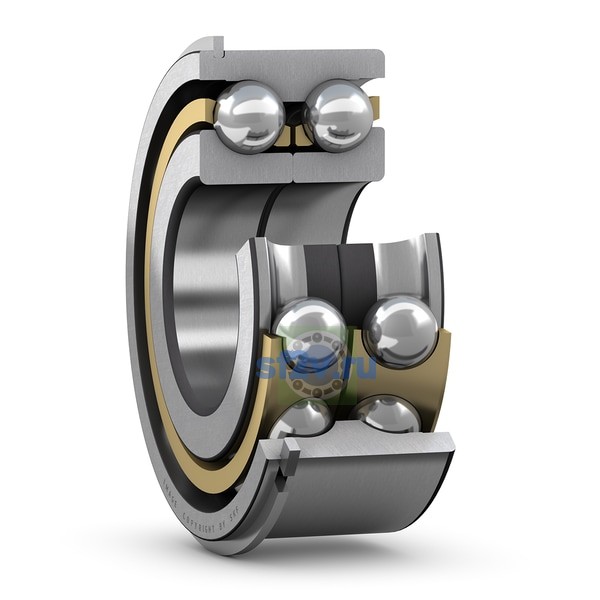

- Внутренний диаметр подшипника (диаметр отверстия d)
-
65 mm
65 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 124.33 mm Shoulder diameter outer ring
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
135.2 mm Snap ring groove diameter at outer ring
- Наружный диаметр подшипника D
-
140 mm
140 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 95.05 mm Shoulder diameter inner ring for two-piece inner ring
- Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
-
149.7 mm Outside diameter snap ring
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
3.1 mm Width snap ring groove outer ring
- Размер f: ширина стопорного кольца или внутреннего выступа.
-
2.82 mm Width snap ring
- Ширина
-
58.7 mm
- Ширина B
-
58.7 mm Width
- Ширина наружного кольца C
-
4.9 mm Distance outer ring side face - snap ring groove
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
114 mm Distance pressure point(s)
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 77 mm Abutment diameter shaft
- Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
-
max. 0.6 mm Snap ring groove bottom radius
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 2.1 mm Chamfer dimension inner ring for two-piece inner ring
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 2 mm Fillet radius
