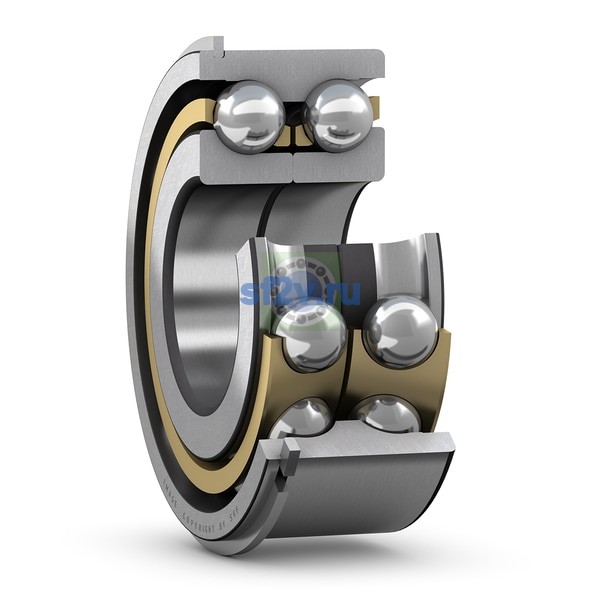

Фото
Внутренний диаметр подшипника (диаметр отверстия d)
40 mm
40 mm Bore diameter
Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
≈ 77.47 mm Shoulder diameter outer ring
Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
86.8 mm Snap ring groove diameter at outer ring
Наружный диаметр подшипника D
90 mm
90 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
≈ 61.15 mm Shoulder diameter inner ring for two-piece inner ring
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
96.5 mm Outside diameter snap ring
Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
2.7 mm Width snap ring groove outer ring
Размер f: ширина стопорного кольца или внутреннего выступа.
2.46 mm Width snap ring
Ширина
36.5 mm
Ширина B
36.5 mm Width
Ширина наружного кольца C
3.28 mm Distance outer ring side face - snap ring groove
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
71 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 49 mm Abutment diameter shaft
Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
max. 0.6 mm Snap ring groove bottom radius
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.5 mm Chamfer dimension inner ring for two-piece inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1.5 mm Fillet radius
