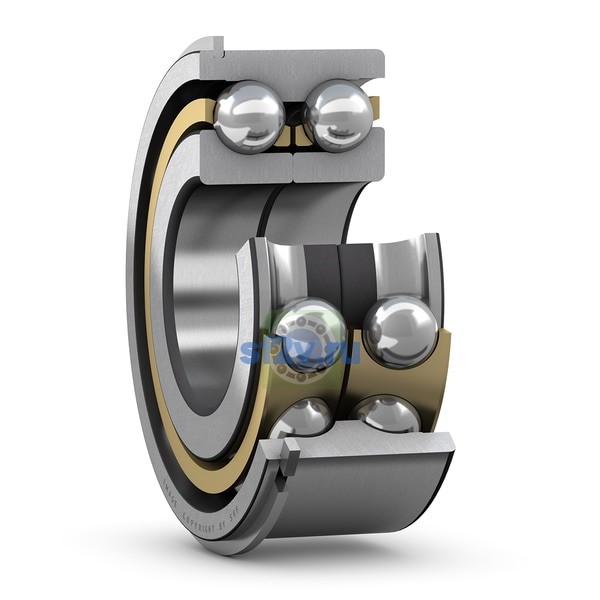

- Внутренний диаметр подшипника (диаметр отверстия d)
-
50 mm
50 mm Bore diameter
- Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
-
≈ 96.37 mm Shoulder diameter outer ring
- Размер D3: диаметр канавки стопорного кольца; в отдельных изделиях — внутренний диаметр стопорной гайки или диаметр фланца.
-
106.8 mm Snap ring groove diameter at outer ring
- Наружный диаметр подшипника D
-
110 mm
110 mm Outside diameter
- Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
-
≈ 74.6 mm Shoulder diameter inner ring for two-piece inner ring
- Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.
-
116.6 mm Outside diameter snap ring
- Размер b: ширина смазочной канавки, фиксирующего паза, канавки стопорного кольца или ступени.
-
2.7 mm Width snap ring groove outer ring
- Размер f: ширина стопорного кольца или внутреннего выступа.
-
2.46 mm Width snap ring
- Ширина
-
44.4 mm
- Ширина B
-
44.4 mm Width
- Ширина наружного кольца C
-
3.28 mm Distance outer ring side face - snap ring groove
- Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
-
88 mm Distance pressure point(s)
- Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
-
min. 61 mm Abutment diameter shaft
- Размер r0: радиус дна канавки стопорного кольца / фиксирующего паза.
-
max. 0.6 mm Snap ring groove bottom radius
- Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
-
min. 2 mm Chamfer dimension inner ring for two-piece inner ring
- Размер ra: максимально допустимый радиус галтели вала или корпуса.
-
max. 2 mm Fillet radius
