SKF

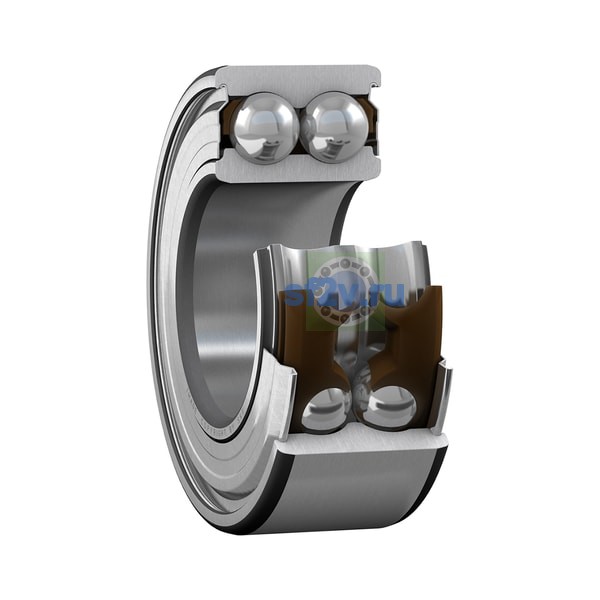

3302 A-2ZTN9/MT33

Name: 3302 A-2ZTN9/MT33
Brand: SKF

d Внутренний диаметр 15 мм

D Наружный диаметр 42 мм

B / T Высота / ширина 19 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

39 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 15 mm 15 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: ≈ 35.65 mm Recess diameter outer ring shoulder
Наружный диаметр подшипника D: 42 mm 42 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: ≈ 23.7 mm Recess diameter inner ring shoulder
Ширина: 19 mm
Ширина B: 19 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.: 24 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 23.5 mm Abutment diameter shaft
min. 20.6 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 36.4 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Fillet radius

Нагрузки, скорости и ресурс

Базовая / эталонная частота вращения: 18 000 r/min
18 000 r/min
Предельная частота вращения: 16 000 r/min
16 000 r/min
Базовая динамическая грузоподъёмность C: C 15.1 kN
15.1 kN
Базовая статическая грузоподъёмность C0: C0 9.3 kN
9.3 kN
Предел усталостной нагрузки Cu / Pu: Pu 0.4 kN

Прочие характеристики

Возможность повторного смазывания: Without
Граничный коэффициент e: e 0.8
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Компоновка угол контакта (двухрядный подшипник): Back-to-back (O)
Масса: 0.128 kg
Масса подшипника: 0.13 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Shield on both sides
Обозначение товара / номер изделия производителя: 3302 A-2ZTN9/MT33
Осевой внутренний зазор: CN
Покрытие: Without
Расчётный коэффициент: Y2 1.24
Y1 0.78
Y0 0.66
X 0.63
kr 0.07
Сепаратор: Non-metallic
Смазочный материал: Grease
Согласованная компоновка: No
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: 30 °
Универсальное комплектование подшипник: No
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 2
