SKF

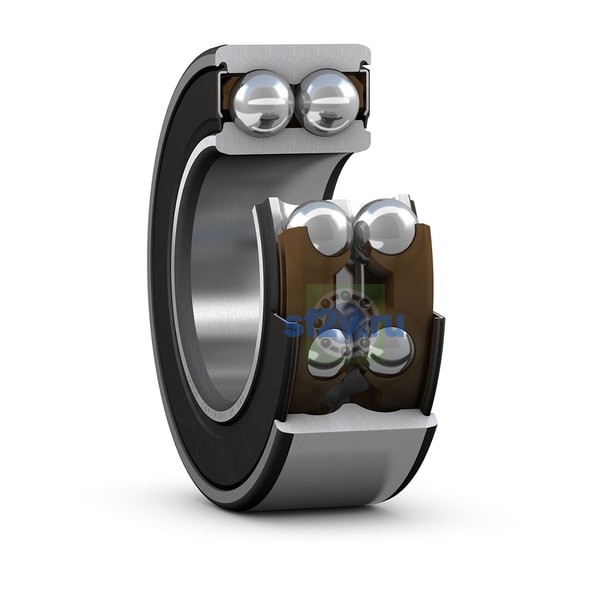

3200 A-2RS1TN9/MT33

Name: 3200 A-2RS1TN9/MT33
Brand: SKF

d Внутренний диаметр 10 мм

D Наружный диаметр 30 мм

B / T Высота / ширина 14 мм

КатегорияДвухрядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

38 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 10 mm 10 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: ≈ 24.95 mm Recess diameter outer ring shoulder
Наружный диаметр подшипника D: 30 mm 30 mm Outside diameter
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: ≈ 15.8 mm Recess diameter inner ring shoulder
Ширина: 14 mm
Ширина B: 14 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.: 16 mm Distance pressure point(s)
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 15.5 mm Abutment diameter shaft
min. 14.4 mm Abutment diameter shaft
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.: max. 25.6 mm Abutment diameter housing
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 0.6 mm Chamfer dimension inner ring
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 0.6 mm Fillet radius

Нагрузки, скорости и ресурс

Предельная частота вращения: 17 000 r/min
17 000 r/min
Базовая динамическая грузоподъёмность C: C 7.61 kN
7.61 kN
Базовая статическая грузоподъёмность C0: C0 4.3 kN
4.3 kN
Предел усталостной нагрузки Cu / Pu: Pu 0.183 kN

Прочие характеристики

Возможность повторного смазывания: Without
Граничный коэффициент e: e 0.8
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Компоновка угол контакта (двухрядный подшипник): Back-to-back (O)
Масса: 0.0505 kg
Масса подшипника: 0.051 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: 3200 A-2RS1TN9/MT33
Осевой внутренний зазор: CN
Покрытие: Without
Расчётный коэффициент: Y2 1.24
Y1 0.78
Y0 0.66
X 0.63
kr 0.06
Сепаратор: Non-metallic
Смазочный материал: Grease
Согласованная компоновка: No
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Contact
Угол контакта: 30 °
Универсальное комплектование подшипник: No
Центрирующий / фиксирующий элемент, подшипник наружное кольцо: None
Число рядов: 2
