SKF

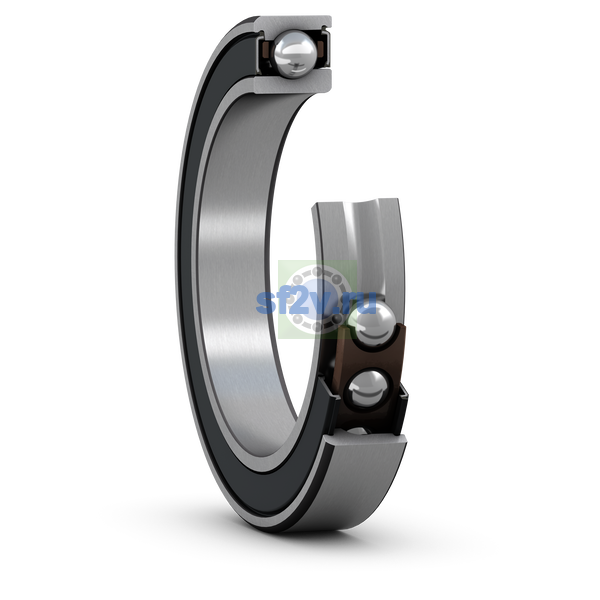

S71904 CEGA/P4A

Name: S71904 CEGA/P4A
Brand: SKF

d Внутренний диаметр 20 мм

D Наружный диаметр 37 мм

B / T Высота / ширина 9 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

50 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 20 mm 20 mm Bore diameter
Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.: 33.5 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D: 37 mm 37 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 25.65 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.: 24.4 mm Shoulder diameter of inner ring (small side face)
Ширина: 9 mm
Ширина B: 9 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.: 8.3 mm Distance from side face to pressure point
Диаметр упор вала: db max. 24 mm
db min. 22 mm
da max. 25.3 mm
da min. 22 mm
Диаметр упор корпуса: Db max. 36.2 mm
Da max. 35 mm
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.04
Радиус галтели: rb max. 0.15 mm
ra max. 0.3 mm
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.15 mm Chamfer dimension
Шарик диаметр: Dw 4.762 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 4.94 kN
4.94 kN
Базовая статическая грузоподъёмность C0: C0 2.36 kN
2.36 kN
Дополнительные коэффициенты для эквивалентный нагрузки: Refer to Notes 1 and 2 below
Класс предварительного натяга: A
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»): Y0 0.92
Коэффициент радиальной нагрузки (по схеме «О», по схеме «X»): X0 1
X2 0.72
X1 1
Поправочный коэффициент, класс предварительного натяга A: f2A 1
Предварительный натяг в немонтированном состоянии: G 26 N
Предел усталостной нагрузки Cu / Pu: Pu 0.1 kN
Расчётный коэффициент для эквивалентный нагрузки: f0 7.7
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Measuring load, class A

Прочие характеристики

Исполнение / конструкция: High-speed E
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.035 kg 0.038 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S71904 CEGA/P4A
Осевая жёсткость: 18 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: No
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: Yes, back-to-back (), face-to-face (>>)
Универсальное комплектование подшипник(s): Yes, back-to-back (), face-to-face (>>)
Число рядов: i 1
1
Число шариков (per подшипник): z 14
