SKF

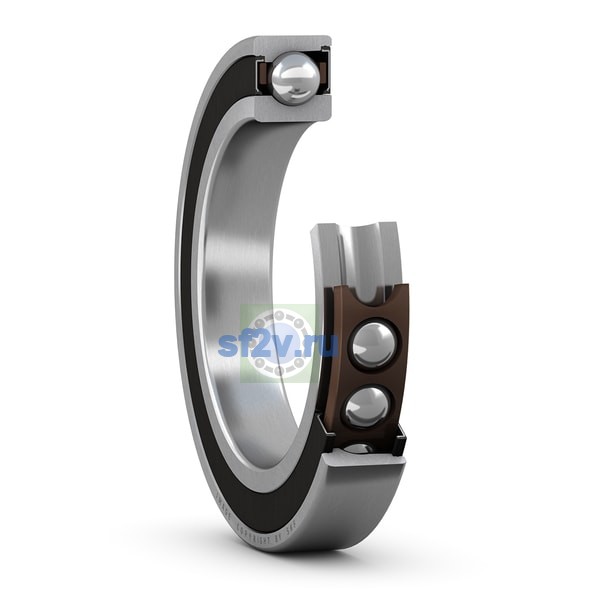

S71909 CD/P4AQBCC

Name: S71909 CD/P4AQBCC
Brand: SKF

d Внутренний диаметр 45 мм

D Наружный диаметр 68 мм

B / T Высота / ширина 48 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

47 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm 45 mm Bore diameter
Наружный диаметр подшипника D: 68 mm 68 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 52.6 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 64.22 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 66.6 mm Diameter of housing abutment
Ширина: 48 mm
Ширина B: 48 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.11
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 52.1 mm Diameter of shaft abutment
min. 48.2 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 0.6 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 0.6 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.3 mm Radius of fillet
Шарик диаметр: Dw 6.35 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 33 800 N
33.8 kN
Базовая статическая грузоподъёмность C0: C0 38 000 N
38 kN
Высокоточный, повышенной грузоподъёмности, универсально комплектуемый однорядный радиально-упорный шарикоподшипник с уплотнениями: 4 x S71909 CDGC/P4AVerify quantity of bearing rows
Класс предварительного натяга: C
Поправочный коэффициент, класс предварительного натяга C: f2C 1.09
Предварительный натяг: G 400 N
Предел усталостной нагрузки Cu / Pu: Pu 1 600 N
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.54 kg 0.526 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S71909 CD/P4AQBCC
Осевая жёсткость: 146 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 4
Число рядов: i 4
4
Число шариков (per подшипник): z 23
