SKF

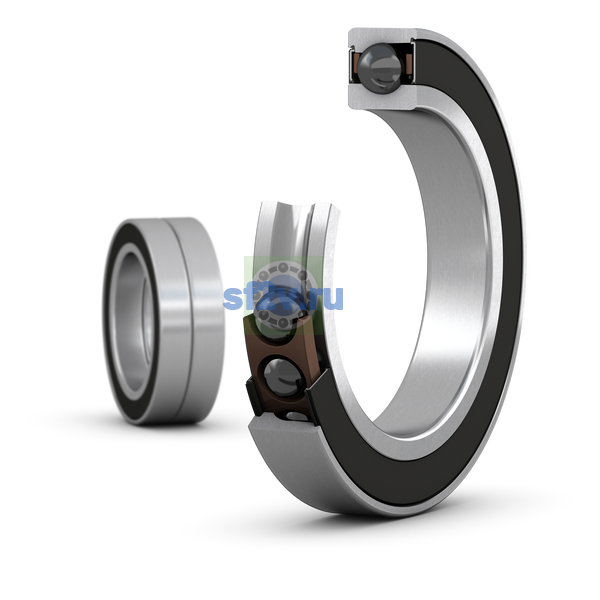

S7013 ACD/HCP4ADBC

Name: S7013 ACD/HCP4ADBC
Brand: SKF

d Внутренний диаметр 65 мм

D Наружный диаметр 100 мм

B / T Высота / ширина 36 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

48 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 65 mm 65 mm Bore diameter
Наружный диаметр подшипника D: 100 mm 100 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 75.8 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 95.43 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 96.8 mm Diameter of housing abutment
Ширина: 36 mm
Ширина B: 36 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.13
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 75.2 mm Diameter of shaft abutment
min. 71 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.6 mm Radius of fillet
Шарик диаметр: Dw 11.112 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 63 700 N
63.7 kN
Базовая статическая грузоподъёмность C0: C0 71 000 N
71 kN
Класс предварительного натяга: C
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»): Y0 0.76
Y2 1.41
Y1 0.92
Коэффициент радиальной нагрузки (по схеме «О», по схеме «X»): X0 1
X2 0.67
X1 1
Поправочный коэффициент, класс предварительного натяга C: f2C 1.05
Предварительный натяг: G 960 N
Предел усталостной нагрузки Cu / Pu: Pu 2 200 N
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Масса: 0.73 kg 0.744 kg
Материал подшипника: Hybrid
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S7013 ACD/HCP4ADBC
Осевая жёсткость: 335 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1.02
Поправочный коэффициент зависящий от угол контакта: f1 0.99
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: Back-to-back
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 25 °
25 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 2
Число рядов: i 2
2
Число шариков (per подшипник): z 20

S7013 ACD/HCP4ADBC
