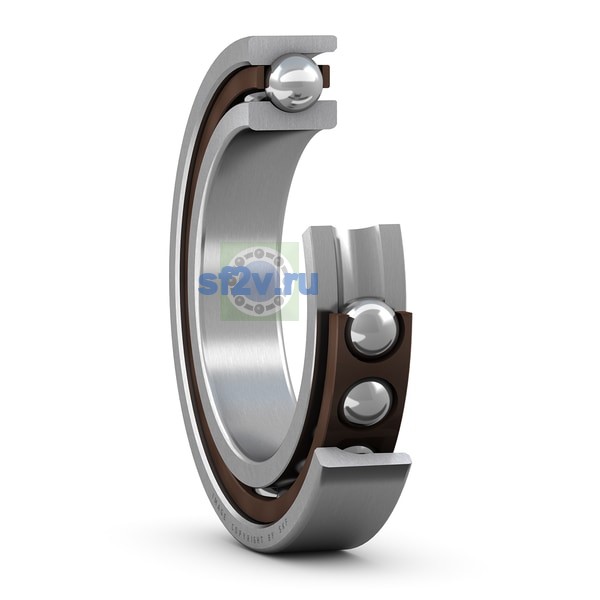

Размер D1: диаметр бурта / выточки наружного кольца; для упорных шайб — внутренний диаметр корпусной шайбы.
15.2 mm Shoulder diameter of outer ring (large side face)
Наружный диаметр подшипника D
19 mm19 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
10.8 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
10.8 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 18.2 mm Diameter of housing abutment
Ширина
6 mm
Ширина B
6 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
6.1 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.02
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
min. 9 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 17 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
min. 9 mm Diameter of shaft abutment
Размер dn: положение масляной форсунки.
11.7 mm Position of oil nozzle
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 0.3 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.15 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 0.3 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.15 mm Radius of fillet
Шарик диаметр
Dw 3.572 mm
Нагрузки, скорости и ресурс
11
Достижимые частоты вращения
Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C
C 2.42 kN
2.42 kN
Базовая статическая грузоподъёмность C0
C0 0.95 kN
0.95 kN
Класс предварительного натяга
C
Коэффициент осевой нагрузки (одиночный / тандем)
Y0 0.38
Y2 0.87
Y1 0
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»)
