SKF

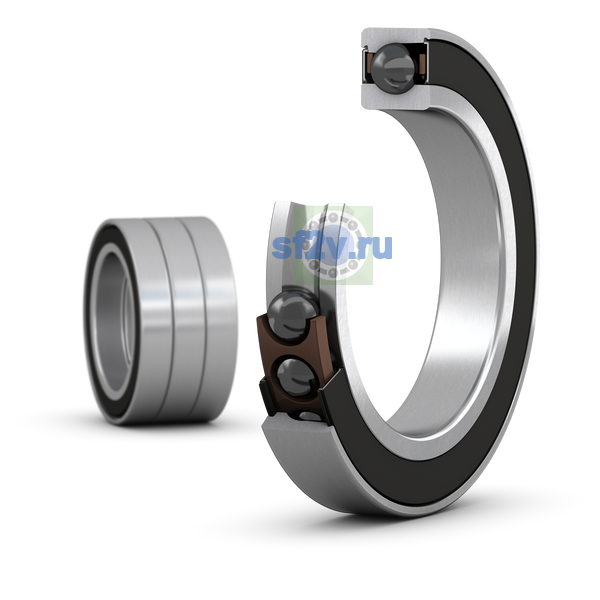

S71926 CD/HCP4ATBTC

Name: S71926 CD/HCP4ATBTC
Brand: SKF

d Внутренний диаметр 130 мм

D Наружный диаметр 180 мм

B / T Высота / ширина 72 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

46 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 130 mm 130 mm Bore diameter
Наружный диаметр подшипника D: 180 mm 180 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 145.4 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 173.6 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 176 mm Diameter of housing abutment
Ширина: 72 mm
Ширина B: 72 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.25
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 144.8 mm Diameter of shaft abutment
min. 137 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1.5 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1.5 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.6 mm Radius of fillet
Шарик диаметр: Dw 15.875 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 199 000 N
199 kN
Базовая статическая грузоподъёмность C0: C0 325 000 N
325 kN
Класс предварительного натяга: C
Поправочный коэффициент, класс предварительного натяга C: f2C 1.12
Предварительный натяг: G 1 890 N
Предел усталостной нагрузки Cu / Pu: Pu 8 000 N
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-03
Код UNSPSC: 31171531
Масса: 3.94 kg 3.96 kg
Материал подшипника: Hybrid
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S71926 CD/HCP4ATBTC
Осевая жёсткость: 427.75 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1.04
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 3
Число рядов: i 3
3
Число шариков (per подшипник): z 27
