SKF

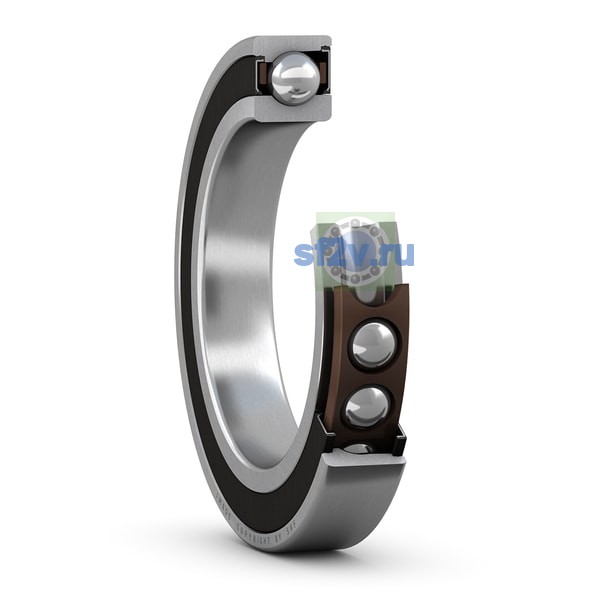

S7009 CD/P4AQBCC

Name: S7009 CD/P4AQBCC
Brand: SKF

d Внутренний диаметр 45 мм

D Наружный диаметр 75 мм

B / T Высота / ширина 64 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

47 свойств

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 45 mm 45 mm Bore diameter
Наружный диаметр подшипника D: 75 mm 75 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.: 54.2 mm Shoulder diameter of inner ring (large side face)
Размер D4: диаметр бурта наружного кольца со стороны малого торца либо наружный диаметр стопорного кольца.: 71.33 mm Recess diameter outer ring shoulder (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.: max. 73 mm Diameter of housing abutment
Ширина: 64 mm
Ширина B: 64 mm Width
Поправочный коэффициент зависящий от подшипник серия и размер: f 1.09
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.: max. 53.7 mm Diameter of shaft abutment
min. 49.6 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.: min. 1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.: min. 0.3 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.: max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.: max. 0.3 mm Radius of fillet
Шарик диаметр: Dw 9.525 mm

Нагрузки, скорости и ресурс

Достижимые частоты вращения: Contact SKF for the attainable speeds
Базовая динамическая грузоподъёмность C: C 76 100 N
76.1 kN
Базовая статическая грузоподъёмность C0: C0 90 000 N
90 kN
Класс предварительного натяга: C
Поправочный коэффициент, класс предварительного натяга C: f2C 1.05
Предварительный натяг: G 880 N
Предел усталостной нагрузки Cu / Pu: Pu 3 800 N
Согласованный комплект из двух высокоточный, повышенной грузоподъёмности, D исполнение / конструкция, однорядные радиально-упорные шарикоподшипники с уплотнениями: 2 x S7009 CD/P4ADGC
Условие согласованного комплекта (осевой зазор/ предварительный натяг): Moderate preload

Прочие характеристики

Исполнение / конструкция: High-capacity D
Класс точности / допусков: P4A
Код eCl@ss: 23-05-08-04
Код UNSPSC: 31171531
Масса: 0.95 kg 0.935 kg
Материал подшипника: Bearing steel
Наличие уплотнения: Seal on both sides
Обозначение товара / номер изделия производителя: S7009 CD/P4AQBCC
Осевая жёсткость: 214 N/µm
Покрытие: Without
Поправочный коэффициент для гибридный подшипники: fHC 1
Поправочный коэффициент зависящий от угол контакта: f1 1
Примечание: Contact SKF for the attainable speeds
Смазочный материал: Grease
Согласованная компоновка: >
Тип кольца: One-piece inner and outer rings
Тип контакта: Normal contact (two-point contact)
Тип уплотнения: Non-contact
Угол контакта: α 15 °
15 °
Универсальное комплектование подшипник: No
Универсальное комплектование подшипник(s): No
Число подшипников в согласованном комплекте: 4
Число рядов: i 4
4
Число шариков (per подшипник): z 17
