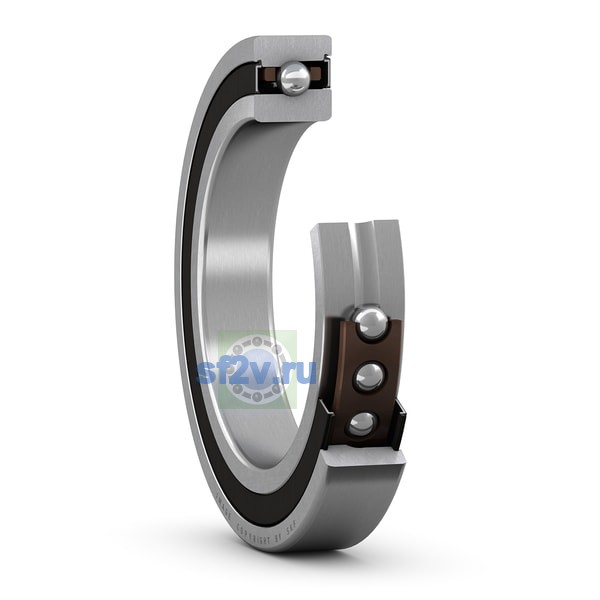

Размер D2: диаметр бурта / выточки или наружной поверхности наружного кольца; для сферических шайб — внутренний диаметр посадочной поверхности.
115 mm Recess diameter of outer ring (large side face)
Наружный диаметр подшипника D
125 mm125 mm Outside diameter
Размер d1: диаметр бурта или наружный диаметр внутреннего кольца; в отдельных изделиях — диаметр отверстия.
103 mm Shoulder diameter of inner ring (large side face)
Размер d2: диаметр бурта внутреннего кольца; также наружный диаметр упорного / стопорного кольца или воротника.
101.4 mm Shoulder diameter of inner ring (small side face)
Размер Db: диаметр упорного бурта корпуса или отверстия; в отдельных корпусах — верхний наружный диаметр либо диаметр выточки под стопорное кольцо.
max. 121.8 mm Diameter of housing abutment
Ширина
18 mm
Ширина B
18 mm Width
Размер a: расстояние от торца до точки приложения нагрузки; в отдельных сериях — расстояние до осевой смазочной канавки.
34.2 mm Distance from side face to pressure point
Поправочный коэффициент зависящий от подшипник серия и размер
f 1.12
Размер da: диаметр вала, упорного бурта вала или дистанционной втулки. Точное значение зависит от схемы монтажа.
max. 102.3 mm Diameter of shaft abutment
min. 96 mm Diameter of shaft abutment
Размер Da: диаметр упорного бурта корпуса или посадочного места подшипника. В корпусных узлах также может обозначать диаметр ступицы либо сферического посадочного места.
max. 119 mm Diameter of housing abutment
Размер db: минимальный диаметр упорного бурта вала / сопряжённой поверхности.
max. 100.7 mm Diameter of shaft abutment
min. 96 mm Diameter of shaft abutment
Размер r1,2: минимальный размер фаски на кольцах подшипника или шайбах.
min. 1.1 mm Chamfer dimension
Размер r3,4: минимальный размер фаски наружного кольца, внутреннего кольца со стороны конусного отверстия или свободного фланцевого кольца.
min. 0.6 mm Chamfer dimension
Размер ra: максимально допустимый радиус галтели вала или корпуса.
max. 1 mm Radius of fillet
Размер rb: максимально допустимый радиус галтели, преимущественно корпуса.
max. 0.6 mm Radius of fillet
Шарик диаметр
Dw 7.144 mm
Нагрузки, скорости и ресурс
18
Достижимая частота вращения для смазывание пластичной смазкой
12 000 r/min
12 000 r/min
Базовая динамическая грузоподъёмность C
C 16.8 kN
16.8 kN
Базовая статическая грузоподъёмность C0
C0 16.6 kN
16.6 kN
Коэффициент осевой нагрузки (одиночный / тандем)
Y0 0.38
Y2 0.87
Коэффициент осевой нагрузки (по схеме «О», по схеме «X»)
