NTN-SNR

22220EAW33C3 - NTN

d Внутренний диаметр 100 мм

D Наружный диаметр 180 мм

B Высота / ширина 46 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

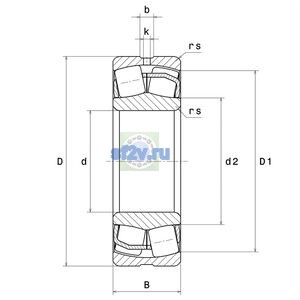

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 160,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 5 mm
Наружный диаметр внутреннего кольца d1/d2: 118,2 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 46 mm
Ширина паза b: 11 mm
Максимальный диаметр упорного бурта корпуса Da max: 168 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 112 mm
Минимальный размер фаски / радиус r min: 2,1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 3600 tr/min
Предельная частота вращения: 4600 tr/min
Базовая динамическая грузоподъёмность C: 472 kN
Базовая статическая грузоподъёмность C0: 495 kN
Коэффициент динамической осевой нагрузки Y1: 2.84
Коэффициент динамической осевой нагрузки Y2: 4.23
Коэффициент статической осевой нагрузки Y0: 2.78
Предел усталостной нагрузки Cu / Pu: 54,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: C3
Масса: 4,815 kg
Обозначение товара / номер изделия производителя: 22220EAW33C3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
