NTN-SNR

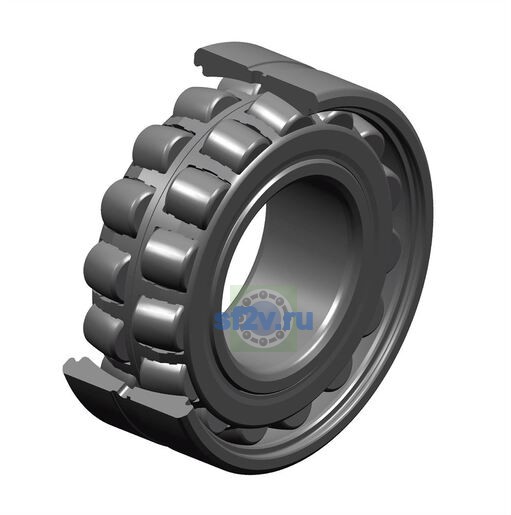

22217EAKW33C4 - NTN

d Внутренний диаметр 85 мм

D Наружный диаметр 150 мм

B Высота / ширина 36 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

Размеры и геометрия

13

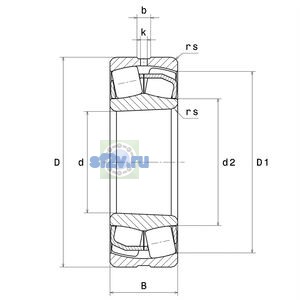

Внутренний диаметр наружного кольца D1: 136,5 mm
Внутренний диаметр подшипника (диаметр отверстия d): 85 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр внутреннего кольца d1/d2: 100,7 mm
Наружный диаметр подшипника D: 150 mm
Ширина B: 36 mm
Ширина паза b: 7,05 mm
Максимальный диаметр упорного бурта корпуса Da max: 139 mm
Максимальный допустимый радиус галтели ra: 2 mm
Минимальный диаметр упорного бурта вала da / db: 96 mm
Минимальный размер фаски / радиус r min: 2 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 12 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 91 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 4100 tr/min
Предельная частота вращения: 5400 tr/min
Базовая динамическая грузоподъёмность C: 324 kN
Базовая статическая грузоподъёмность C0: 330 kN
Коэффициент динамической осевой нагрузки Y1: 3.07
Коэффициент динамической осевой нагрузки Y2: 4.58
Коэффициент статической осевой нагрузки Y0: 3.01
Предел усталостной нагрузки Cu / Pu: 38 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: C4
Масса: 2,52 kg
Обозначение товара / номер изделия производителя: 22217EAKW33C4 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H317
