NTN-SNR

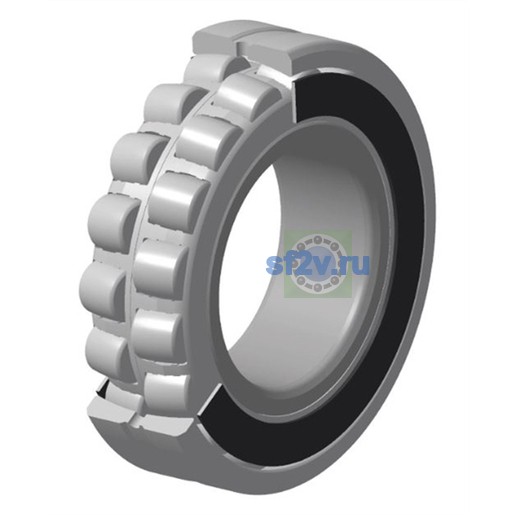

22215EAW33ZZ - SNR

d Внутренний диаметр 75 мм

D Наружный диаметр 130 мм

B Высота / ширина 31 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

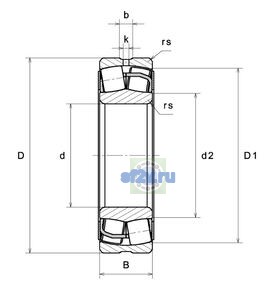

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 117,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 75 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр внутреннего кольца d1/d2: 88,4 mm
Наружный диаметр подшипника D: 130 mm
Ширина B: 31 mm
Ширина паза b: 7,37 mm
Максимальный диаметр упорного бурта вала da max: 88,4 mm
Максимальный диаметр упорного бурта корпуса Da max: 121 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 84 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 0 mm

Нагрузки, скорости и ресурс

14

Базовая / эталонная частота вращения: 4600 tr/min
Предельная частота вращения: 6200 tr/min
Частота вращения сепаратора FTF: 0,428 Hz
Частота вращения тела качения BSF: 6,707 Hz
Базовая динамическая грузоподъёмность C: 244 kN
Базовая статическая грузоподъёмность C0: 249 kN
Коэффициент динамической осевой нагрузки Y1: 3.13
Коэффициент динамической осевой нагрузки Y2: 4.67
Коэффициент статической осевой нагрузки Y0: 3.06
Предел усталостной нагрузки Cu / Pu: 29,9 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 10,873 Hz
Частота дефекта наружного кольца BPFO: 8,127 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 1,72 kg
Обозначение товара / номер изделия производителя: 22215EAW33ZZ - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
