NTN-SNR

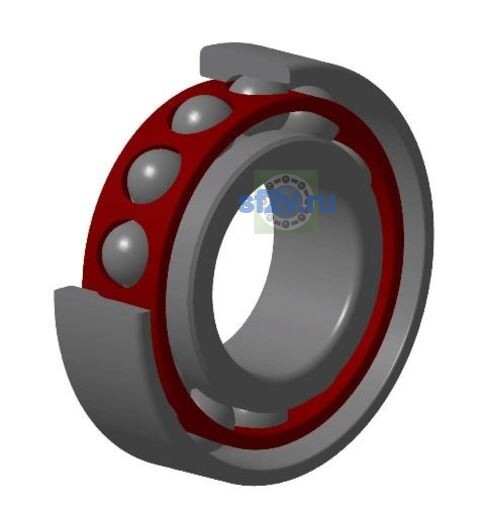

7213HG1UJ84 - SNR

d Внутренний диаметр 65 мм

D Наружный диаметр 120 мм

B Высота / ширина 23 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 102,3 mm
Внутренний диаметр наружного кольца D2: 109,98 mm
Внутренний диаметр подшипника (диаметр отверстия d): 65 mm
Наружный диаметр внутреннего кольца d1/d2: 82,8 mm
Наружный диаметр подшипника D: 120 mm
Ширина B: 23 mm
Максимальный диаметр упорного бурта корпуса Da max: 111,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm 1 mm
Минимальный диаметр упорного бурта вала da / db: 73,5 mm
Минимальный размер фаски / радиус r min: 1,5 mm 1,1 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 15500 tr/min
Предельная частота, пластичная смазка: 10500 tr/min
Частота вращения сепаратора FTF: 0,422 Hz
Частота вращения тела качения BSF: 5,686 Hz
Базовая динамическая грузоподъёмность C: 66,4 kN
Базовая статическая грузоподъёмность C0: 54,9 kN
Параметр «а - Точка приложения нагрузки на оси»: 33 mm
Предел усталостной нагрузки Cu / Pu: 3,05 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 9,244 Hz
Частота дефекта наружного кольца BPFO: 6,756 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 1,14 kg
Обозначение товара / номер изделия производителя: 7213HG1UJ84 - SNR
Параметр «Коэффициент осевого перемещения K»: 0.52
Параметр Величина преднатяга по чертежу производителя: 1,76 kN
Параметр Осевая жесткость по чертежу производителя: 346 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 684 N/µm
Расчётный коэффициент f0: 15.035
Угол контакта: 25 °
