NTN-SNR

10X22213EAW33EEL - SNR

d Внутренний диаметр 65 мм

D Наружный диаметр 120 мм

B Высота / ширина 38 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

32 свойств

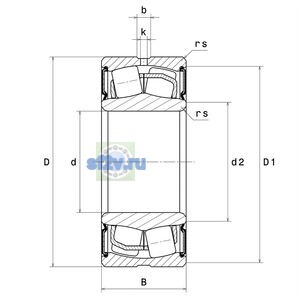

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 116,4 mm
Внутренний диаметр подшипника (диаметр отверстия d): 65 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр внутреннего кольца d1/d2: 75,3 mm
Наружный диаметр подшипника D: 120 mm
Ширина B: 38 mm
Ширина паза b: 7,83 mm
Максимальный диаметр упорного бурта вала da max: 75,3 mm
Максимальный диаметр упорного бурта корпуса Da max: 116,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 74 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 0 mm

Нагрузки, скорости и ресурс

13

Предельная частота вращения: 1500 tr/min
Частота вращения сепаратора FTF: 0,422 Hz
Частота вращения тела качения BSF: 6,18 Hz
Базовая динамическая грузоподъёмность C: 226 kN
Базовая статическая грузоподъёмность C0: 224 kN
Коэффициент динамической осевой нагрузки Y1: 2.79
Коэффициент динамической осевой нагрузки Y2: 4.15
Коэффициент статической осевой нагрузки Y0: 2.73
Предел усталостной нагрузки Cu / Pu: 27,3 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 10,403 Hz
Частота дефекта наружного кольца BPFO: 7,567 Hz

Прочие характеристики

6

Бренд: SNR
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: CN
Масса: 1,908 kg
Обозначение товара / номер изделия производителя: 10X22213EAW33EEL - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
