NTN-SNR

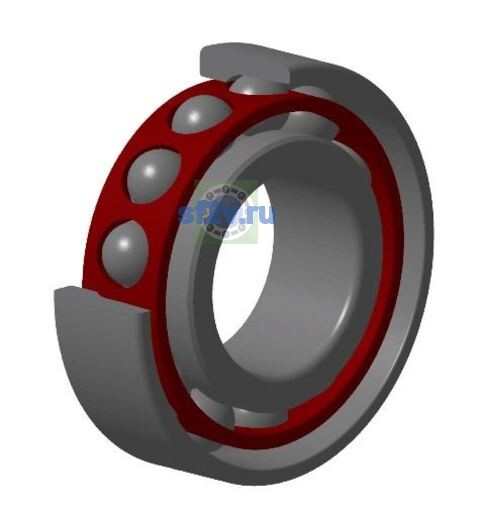

7210HG1UJ84 - SNR

d Внутренний диаметр 50 мм

D Наружный диаметр 90 мм

B Высота / ширина 20 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 76,85 mm
Внутренний диаметр наружного кольца D2: 83,87 mm
Внутренний диаметр подшипника (диаметр отверстия d): 50 mm
Наружный диаметр внутреннего кольца d1/d2: 62,45 mm
Наружный диаметр подшипника D: 90 mm
Ширина B: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 83 mm
Максимальный допустимый радиус галтели ra: 1 mm 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 57 mm
Минимальный размер фаски / радиус r min: 1,1 mm 0,6 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 21000 tr/min
Предельная частота, пластичная смазка: 13500 tr/min
Частота вращения сепаратора FTF: 0,418 Hz
Частота вращения тела качения BSF: 5,363 Hz
Базовая динамическая грузоподъёмность C: 42,8 kN
Базовая статическая грузоподъёмность C0: 32,5 kN
Параметр «а - Точка приложения нагрузки на оси»: 26 mm
Предел усталостной нагрузки Cu / Pu: 1,82 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 8,733 Hz
Частота дефекта наружного кольца BPFO: 6,267 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,486 kg
Обозначение товара / номер изделия производителя: 7210HG1UJ84 - SNR
Параметр «Коэффициент осевого перемещения K»: 0.58
Параметр Величина преднатяга по чертежу производителя: 1,14 kN
Параметр Осевая жесткость по чертежу производителя: 270 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 527 N/µm
Расчётный коэффициент f0: 14.821
Угол контакта: 25 °
