NTN-SNR

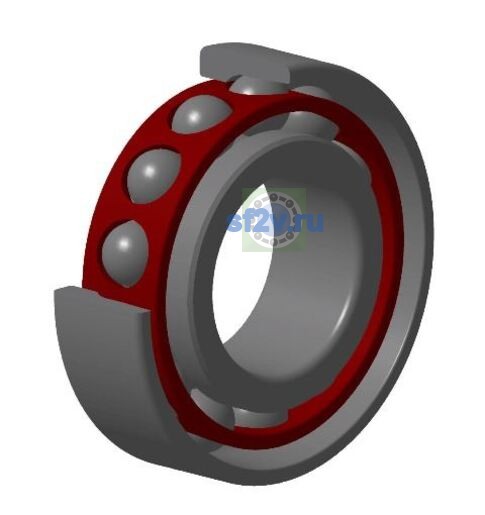

7201CG1UJ74 - SNR

d Внутренний диаметр 12 мм

D Наружный диаметр 32 мм

B Высота / ширина 10 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

28 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 26,02 mm
Внутренний диаметр наружного кольца D2: 28,55 mm
Внутренний диаметр подшипника (диаметр отверстия d): 12 mm
Наружный диаметр внутреннего кольца d1/d2: 18,31 mm
Наружный диаметр подшипника D: 32 mm
Ширина B: 10 mm
Максимальный диаметр упорного бурта корпуса Da max: 27,5 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 16,5 mm
Минимальный размер фаски / радиус r min: 1 mm

Нагрузки, скорости и ресурс

10

Частота вращения сепаратора FTF: 0,369 Hz
Частота вращения тела качения BSF: 3,443 Hz
Базовая динамическая грузоподъёмность C: 8,3 kN
Базовая статическая грузоподъёмность C0: 4,15 kN
Параметр «а - Точка приложения нагрузки на оси»: 8 mm
Предел усталостной нагрузки Cu / Pu: 0,19 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 6,307 Hz
Частота дефекта наружного кольца BPFO: 3,693 Hz

Прочие характеристики

8

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,037 kg
Обозначение товара / номер изделия производителя: 7201CG1UJ74 - SNR
Параметр Величина преднатяга по чертежу производителя: 0,042 kN
Параметр Преднатяг по чертежу производителя: 7
Расчётный коэффициент f0: 12.1
Угол контакта: 15 °
