NTN-SNR

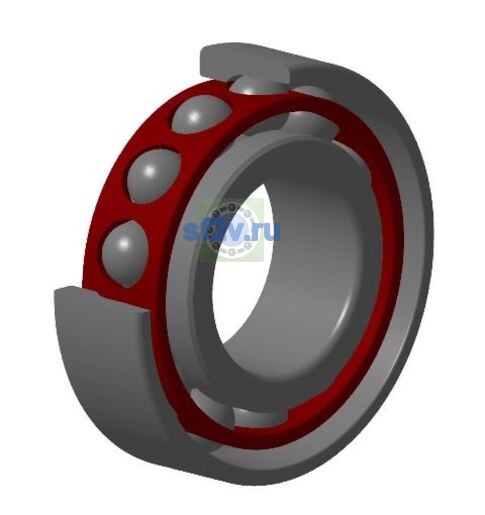

71901HVUJ94 - SNR

d Внутренний диаметр 12 мм

D Наружный диаметр 24 мм

B Высота / ширина 6 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 19,6 mm
Внутренний диаметр наружного кольца D2: 21,13 mm
Внутренний диаметр подшипника (диаметр отверстия d): 12 mm
Наружный диаметр внутреннего кольца d1/d2: 15,4 mm
Наружный диаметр подшипника D: 24 mm
Ширина B: 6 mm
Максимальный диаметр упорного бурта корпуса Da max: 21,5 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 14,5 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 89000 tr/min
Предельная частота, пластичная смазка: 58000 tr/min
Частота вращения сепаратора FTF: 0,418 Hz
Частота вращения тела качения BSF: 5,363 Hz
Базовая динамическая грузоподъёмность C: 2,95 kN
Базовая статическая грузоподъёмность C0: 1,58 kN
Параметр «а - Точка приложения нагрузки на оси»: 7 mm
Предел усталостной нагрузки Cu / Pu: 0,09 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 7,569 Hz
Частота дефекта наружного кольца BPFO: 5,431 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,011 kg
Обозначение товара / номер изделия производителя: 71901HVUJ94 - SNR
Параметр «Коэффициент осевого перемещения K»: 1.1
Параметр Величина преднатяга по чертежу производителя: 0,15 kN
Параметр Осевая жесткость по чертежу производителя: 74 N/µm
Параметр Преднатяг по чертежу производителя: 9
Параметр Радиальная жесткость по чертежу производителя: 139 N/µm
Расчётный коэффициент f0: 13.261
Угол контакта: 25 °
