NTN-SNR

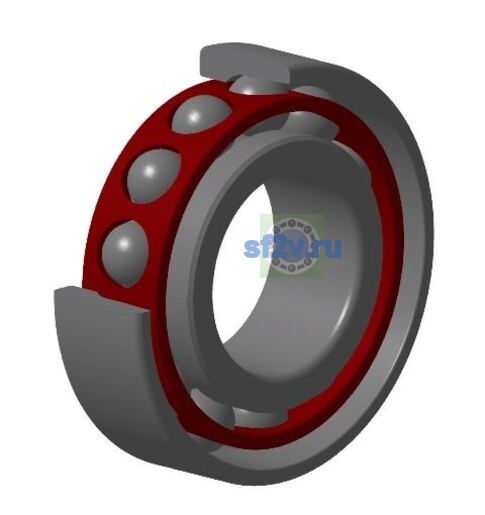

7024HVUJ74 - SNR

d Внутренний диаметр 120 мм

D Наружный диаметр 180 мм

B Высота / ширина 28 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 160,6 mm
Внутренний диаметр наружного кольца D2: 168,91 mm
Внутренний диаметр подшипника (диаметр отверстия d): 120 mm
Наружный диаметр внутреннего кольца d1/d2: 139,4 mm
Наружный диаметр подшипника D: 180 mm
Ширина B: 28 mm
Максимальный диаметр упорного бурта корпуса Da max: 170 mm
Максимальный допустимый радиус галтели ra: 2 mm 1 mm
Минимальный диаметр упорного бурта вала da / db: 130 mm
Минимальный размер фаски / радиус r min: 2 mm 1 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 10500 tr/min
Предельная частота, пластичная смазка: 7000 tr/min
Частота вращения сепаратора FTF: 0,447 Hz
Частота вращения тела качения BSF: 8,494 Hz
Базовая динамическая грузоподъёмность C: 94,8 kN
Базовая статическая грузоподъёмность C0: 103 kN
Параметр «а - Точка приложения нагрузки на оси»: 49 mm
Предел усталостной нагрузки Cu / Pu: 4,75 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 12,713 Hz
Частота дефекта наружного кольца BPFO: 10,287 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 2,15 kg
Обозначение товара / номер изделия производителя: 7024HVUJ74 - SNR
Параметр «Коэффициент осевого перемещения K»: 0.4
Параметр Величина преднатяга по чертежу производителя: 0,83 kN
Параметр Осевая жесткость по чертежу производителя: 332 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 714 N/µm
Расчётный коэффициент f0: 16.268
Угол контакта: 25 °
