NTN-SNR

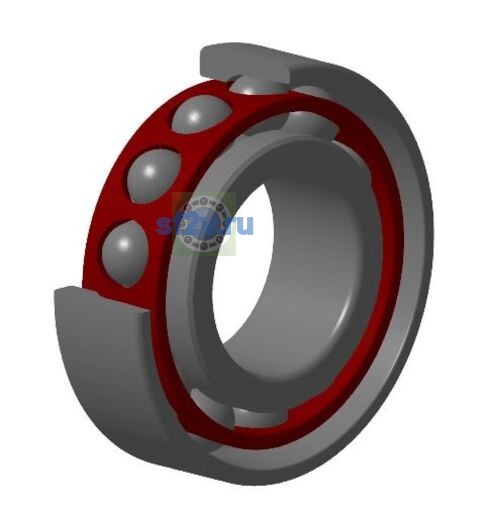

7020HVUJ84 - SNR

d Внутренний диаметр 100 мм

D Наружный диаметр 150 мм

B Высота / ширина 24 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 134,2 mm
Внутренний диаметр наружного кольца D2: 141,51 mm
Внутренний диаметр подшипника (диаметр отверстия d): 100 mm
Наружный диаметр внутреннего кольца d1/d2: 115,8 mm
Наружный диаметр подшипника D: 150 mm
Ширина B: 24 mm
Максимальный диаметр упорного бурта корпуса Da max: 141,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm 0,6 mm
Минимальный диаметр упорного бурта вала da / db: 108,5 mm
Минимальный размер фаски / радиус r min: 1,5 mm 0,6 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 13000 tr/min
Предельная частота, пластичная смазка: 8400 tr/min
Частота вращения сепаратора FTF: 0,445 Hz
Частота вращения тела качения BSF: 8,189 Hz
Базовая динамическая грузоподъёмность C: 71,2 kN
Базовая статическая грузоподъёмность C0: 73,4 kN
Параметр «а - Точка приложения нагрузки на оси»: 41 mm
Предел усталостной нагрузки Cu / Pu: 3,7 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 12,203 Hz
Частота дефекта наружного кольца BPFO: 9,797 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 1,25 kg
Обозначение товара / номер изделия производителя: 7020HVUJ84 - SNR
Параметр «Коэффициент осевого перемещения K»: 0.43
Параметр Величина преднатяга по чертежу производителя: 1,88 kN
Параметр Осевая жесткость по чертежу производителя: 425 N/µm
Параметр Преднатяг по чертежу производителя: 8
Параметр Радиальная жесткость по чертежу производителя: 852 N/µm
Расчётный коэффициент f0: 16.177
Угол контакта: 25 °
