NTN-SNR

22214EAW33 - NTN

d Внутренний диаметр 70 мм

D Наружный диаметр 125 мм

B Высота / ширина 31 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

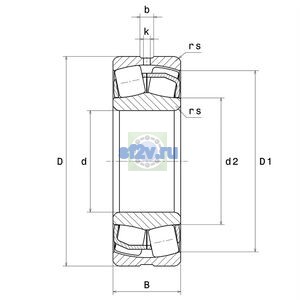

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 112,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3,5 mm
Наружный диаметр внутреннего кольца d1/d2: 84,1 mm
Наружный диаметр подшипника D: 125 mm
Ширина B: 31 mm
Ширина паза b: 7,37 mm
Максимальный диаметр упорного бурта корпуса Da max: 116 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 79 mm
Минимальный размер фаски / радиус r min: 1,5 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 4900 tr/min
Предельная частота вращения: 6500 tr/min
Базовая динамическая грузоподъёмность C: 235 kN
Базовая статическая грузоподъёмность C0: 240 kN
Коэффициент динамической осевой нагрузки Y1: 3.01
Коэффициент динамической осевой нагрузки Y2: 4.48
Коэффициент статической осевой нагрузки Y0: 2.94
Предел усталостной нагрузки Cu / Pu: 29,3 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.22
Класс радиального внутреннего зазора: CN
Масса: 1,586 kg
Обозначение товара / номер изделия производителя: 22214EAW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
