NTN-SNR

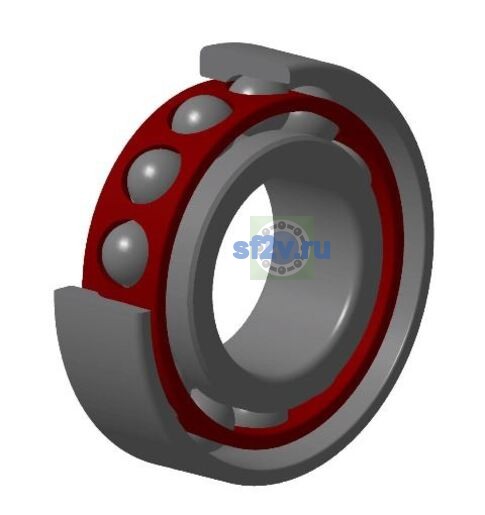

7014HVDBJ74D - SNR

d Внутренний диаметр 70 мм

D Наружный диаметр 110 мм

B Высота / ширина 20 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 97,4 mm
Внутренний диаметр наружного кольца D2: 101,7 mm
Внутренний диаметр подшипника (диаметр отверстия d): 70 mm
Наружный диаметр внутреннего кольца d1/d2: 82,6 mm
Наружный диаметр подшипника D: 110 mm
Ширина B: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 103 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 77 mm
Минимальный размер фаски / радиус r min: 1,1 mm 1 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 18000 tr/min
Предельная частота, пластичная смазка: 11500 tr/min
Частота вращения сепаратора FTF: 0,44 Hz
Частота вращения тела качения BSF: 7,451 Hz
Базовая динамическая грузоподъёмность C: 45,5 kN
Базовая статическая грузоподъёмность C0: 42,9 kN
Параметр «а - Точка приложения нагрузки на оси»: 31 mm
Предел усталостной нагрузки Cu / Pu: 2,4 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 11,759 Hz
Частота дефекта наружного кольца BPFO: 9,241 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,61 kg
Обозначение товара / номер изделия производителя: 7014HVDBJ74D - SNR
Параметр «Коэффициент осевого перемещения K»: 0.49
Параметр Величина преднатяга по чертежу производителя: 0,4 kN
Параметр Осевая жесткость по чертежу производителя: 211 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 453 N/µm
Расчётный коэффициент f0: 15.915
Угол контакта: 25 °
