NTN-SNR

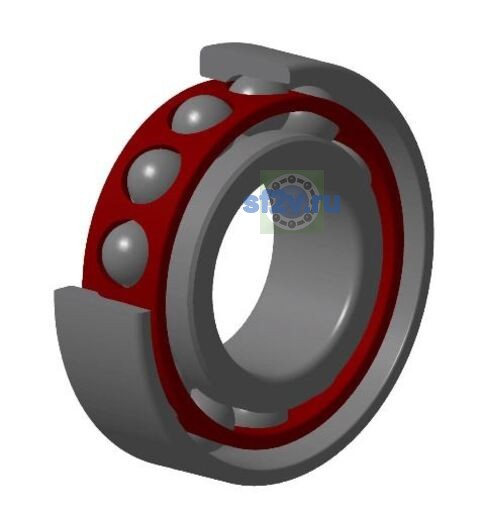

7000CVUJ74 - SNR

d Внутренний диаметр 10 мм

D Наружный диаметр 26 мм

B Высота / ширина 8 мм

КатегорияДругие радиально-упорные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

33 свойств

Размеры и геометрия

10

Внутренний диаметр наружного кольца D1: 21,4 mm
Внутренний диаметр наружного кольца D2: 23,22 mm
Внутренний диаметр подшипника (диаметр отверстия d): 10 mm
Наружный диаметр внутреннего кольца d1/d2: 14,65 mm
Наружный диаметр подшипника D: 26 mm
Ширина B: 8 mm
Максимальный диаметр упорного бурта корпуса Da max: 23,5 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 12,5 mm
Минимальный размер фаски / радиус r min: 0,3 mm

Нагрузки, скорости и ресурс

12

Предельная частота, масло: 97000 tr/min
Предельная частота, пластичная смазка: 64000 tr/min
Частота вращения сепаратора FTF: 0,372 Hz
Частота вращения тела качения BSF: 3,533 Hz
Базовая динамическая грузоподъёмность C: 5,5 kN
Базовая статическая грузоподъёмность C0: 2,6 kN
Параметр «а - Точка приложения нагрузки на оси»: 6 mm
Предел усталостной нагрузки Cu / Pu: 0,16 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -30 °C
Частота дефекта внутреннего кольца BPFI: 6,278 Hz
Частота дефекта наружного кольца BPFO: 3,722 Hz

Прочие характеристики

11

Бренд: SNR
Класс точности / допусков: P4
Масса: 0,018 kg
Обозначение товара / номер изделия производителя: 7000CVUJ74 - SNR
Параметр «Коэффициент осевого перемещения K»: 2.48
Параметр Величина преднатяга по чертежу производителя: 0,025 kN
Параметр Осевая жесткость по чертежу производителя: 18 N/µm
Параметр Преднатяг по чертежу производителя: 7
Параметр Радиальная жесткость по чертежу производителя: 102 N/µm
Расчётный коэффициент f0: 11.945
Угол контакта: 15 °
