10X22212EAKW33EEC3 - NTN

Name: 10X22212EAKW33EEC3 - NTN
Brand: NTN-SNR

d Внутренний диаметр 60 мм

D Наружный диаметр 110 мм

B Высота / ширина 34 мм

КатегорияРадиальные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

29 свойств

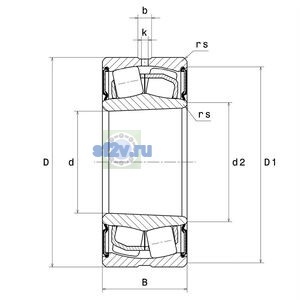

Размеры и геометрия

Внутренний диаметр наружного кольца D1: 102,5 mm
Внутренний диаметр подшипника (диаметр отверстия d): 60 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3 mm
Наружный диаметр внутреннего кольца d1/d2: 69,2 mm
Наружный диаметр подшипника D: 110 mm
Ширина B: 34 mm
Ширина паза b: 6,9 mm
Максимальный диаметр упорного бурта вала da max: 69,2 mm
Максимальный диаметр упорного бурта корпуса Da max: 102,5 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 69 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 3 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 65 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 187 kN
Базовая статическая грузоподъёмность C0: 181 kN
Коэффициент динамической осевой нагрузки Y1: 2.84
Коэффициент динамической осевой нагрузки Y2: 4.23
Коэффициент статической осевой нагрузки Y0: 2.78
Предел усталостной нагрузки Cu / Pu: 22,1 kN
Максимальная рабочая температура: 110 °C
Минимальная рабочая температура: -20 °C

Прочие характеристики

Бренд: NTN
Граничный коэффициент e: 0.24
Класс радиального внутреннего зазора: C3
Масса: 1,29 kg
Обозначение товара / номер изделия производителя: 10X22212EAKW33EEC3 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H312E
