6903JRXLLUNR/2AS - NTN

Name: 6903JRXLLUNR/2AS - NTN
Brand: NTN-SNR

d Внутренний диаметр 17 мм

D Наружный диаметр 30 мм

B Высота / ширина 7 мм

КатегорияОднорядные

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

26 свойств

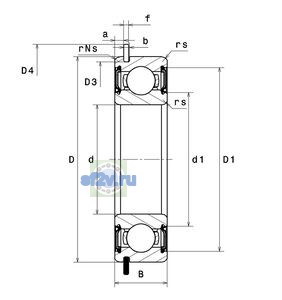

Размеры и геометрия

Внутренний диаметр подшипника (диаметр отверстия d): 17 mm
Максимальный наружный диаметр стопорного кольца в сборе D4: 32,8 mm
Наружный диаметр подшипника D: 30 mm
Параметр «b max - максимальная ширина канавки»: 1,3 mm
Параметр «b min - минимальная ширина канавки»: 0,95 mm
Ширина B: 7 mm
Максимальный диаметр упорного бурта вала da max: 20 mm
Максимальный диаметр упорного бурта корпуса Da max: 28 mm
Максимальный допустимый радиус галтели ra: 0,3 mm
Максимальный радиус галтели со стороны сегмента rNa: 0,3 mm
Минимальный диаметр упорного бурта вала da / db: 19 mm
Минимальный размер фаски / радиус r min: 0,3 mm
Параметр «D3 - Максимальный диаметр нижней канавки»: 28,7 mm
Параметр «r0 max - Максимальный радиус нижней канавки»: 0,25 mm

Нагрузки, скорости и ресурс

Предельная частота, масло: 14000 tr/min
Предельная частота, пластичная смазка: 22000 tr/min
Базовая динамическая грузоподъёмность C: 5,15 kN
Базовая статическая грузоподъёмность C0: 2,58 kN
Предел усталостной нагрузки Cu / Pu: 0,202 kN

Прочие характеристики

Бренд: NTN
Класс радиального внутреннего зазора: CN
Масса: 0,018 kg
Обозначение товара / номер изделия производителя: 6903JRXLLUNR/2AS - NTN
Параметр «f - Толщина стопорного кольца»: 0,85 mm
Параметр «Обозн. стопорного кольца»: R30
Расчётный коэффициент f0: 14.7
