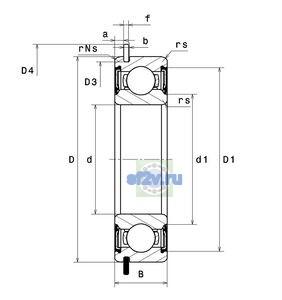

- Внутренний диаметр наружного кольца D1
-
87,1 mm
- Внутренний диаметр подшипника (диаметр отверстия d)
-
45 mm
- Максимальный наружный диаметр стопорного кольца в сборе D4
-
106,5 mm
- Наружный диаметр внутреннего кольца d1/d2
-
59,3 mm
- Наружный диаметр подшипника D
-
100 mm
- Параметр «b max - максимальная ширина канавки»
-
3 mm
- Параметр «b min - минимальная ширина канавки»
-
2,7 mm
- Ширина B
-
25 mm
- Максимальный диаметр упорного бурта вала da max
-
34 mm
- Максимальный диаметр упорного бурта корпуса Da max
-
92 mm
- Максимальный допустимый радиус галтели ra
-
1,5 mm
- Максимальный радиус галтели со стороны сегмента rNa
-
0,5 mm
- Минимальный диаметр упорного бурта вала da / db
-
53 mm
- Минимальный размер фаски / радиус r min
-
1,5 mm
0,5 mm
- Параметр «D3 - Максимальный диаметр нижней канавки»
-
96,8 mm
- Параметр «Db min - Минимальный диаметр стопорного кольца»
-
108 mm
- Параметр «r0 max - Максимальный радиус нижней канавки»
-
0,6 mm
