NTN-SNR

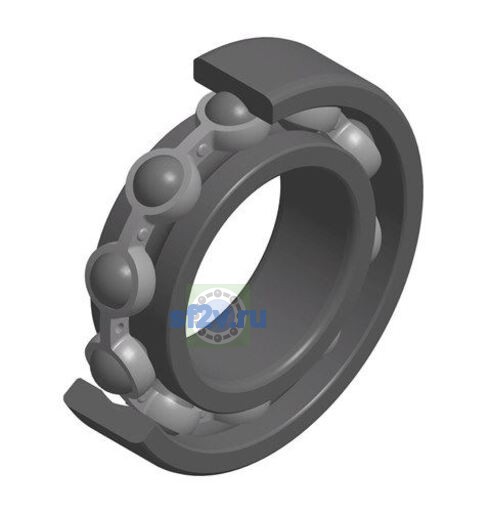

6309 - SNR

d Внутренний диаметр 45 мм

D Наружный диаметр 100 мм

B Высота / ширина 25 мм

КатегорияОднорядные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Размеры и геометрия

9

Внутренний диаметр наружного кольца D1: 87,3 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Наружный диаметр внутреннего кольца d1/d2: 60,7 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 25 mm
Максимальный диаметр упорного бурта корпуса Da max: 92 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 53 mm
Минимальный размер фаски / радиус r min: 1,5 mm

Нагрузки, скорости и ресурс

11

Базовая / эталонная частота вращения: 8300 tr/min
Предельная частота вращения: 11000 tr/min
Частота вращения сепаратора FTF: 0,381 Hz
Частота вращения тела качения BSF: 3,971 Hz
Базовая динамическая грузоподъёмность C: 55,7 kN
Базовая статическая грузоподъёмность C0: 31,9 kN
Предел усталостной нагрузки Cu / Pu: 1,45 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -40 °C
Частота дефекта внутреннего кольца BPFI: 4,95 Hz
Частота дефекта наружного кольца BPFO: 3,05 Hz

Прочие характеристики

5

Бренд: SNR
Класс радиального внутреннего зазора: CN
Масса: 0,817 kg
Обозначение товара / номер изделия производителя: 6309 - SNR
Расчётный коэффициент f0: 13.1
