NTN-SNR

22209EAW33C4 - NTN

d Внутренний диаметр 45 мм

D Наружный диаметр 85 мм

B Высота / ширина 23 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

27 свойств

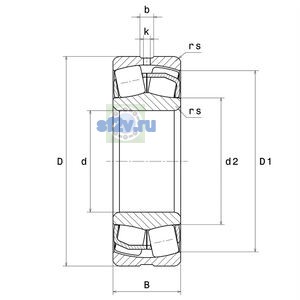

Размеры и геометрия

11

Внутренний диаметр наружного кольца D1: 75,6 mm
Внутренний диаметр подшипника (диаметр отверстия d): 45 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 2,5 mm
Наружный диаметр внутреннего кольца d1/d2: 54,9 mm
Наружный диаметр подшипника D: 85 mm
Ширина B: 23 mm
Ширина паза b: 5,83 mm
Максимальный диаметр упорного бурта корпуса Da max: 78 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 52 mm
Минимальный размер фаски / радиус r min: 1,1 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 7400 tr/min
Предельная частота вращения: 9800 tr/min
Базовая динамическая грузоподъёмность C: 121 kN
Базовая статическая грузоподъёмность C0: 113 kN
Коэффициент динамической осевой нагрузки Y1: 2.64
Коэффициент динамической осевой нагрузки Y2: 3.94
Коэффициент статической осевой нагрузки Y0: 2.58
Предел усталостной нагрузки Cu / Pu: 13,8 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

6

Бренд: NTN
Граничный коэффициент e: 0.26
Класс радиального внутреннего зазора: C4
Масса: 0,565 kg
Обозначение товара / номер изделия производителя: 22209EAW33C4 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
