NTN-SNR

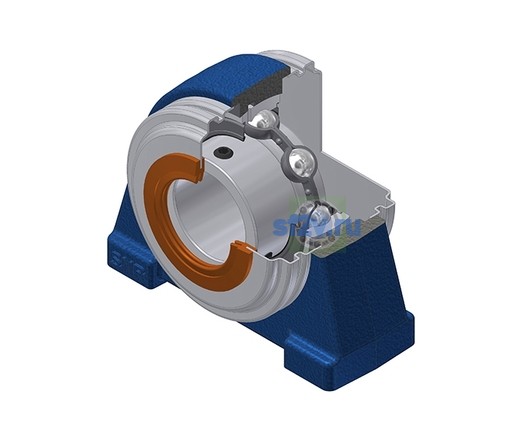

USPAE209CO - SNR

Name: USPAE209CO - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 95 mm
Параметр «A1 - Ширина корпуса сверху»: 32 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 70,3 mm
Параметр А - Ширина корпуса по чертежу производителя: 48 mm
Ширина внутреннего кольца: 41,2 mm
Диаметр вала: 45 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 15 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 53,9 mm
Параметр «H1 - Высота основания корпуса»: 14 mm
Параметр «L1 - Длина основания корпуса»: 29 mm
Параметр «N - Размер монтажного отверстия» [mm]: M12
Параметр H2 - Высота корпуса по чертежу производителя: 107 mm
Параметр L - Длина корпуса по чертежу производителя: 120 mm

Бренд: SNR
Масса: 1,908 kg
Обозначение товара / номер изделия производителя: USPAE209CO - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 95,3 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10,2 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: US209G2|SCO209-45 (x2)
