NTN-SNR

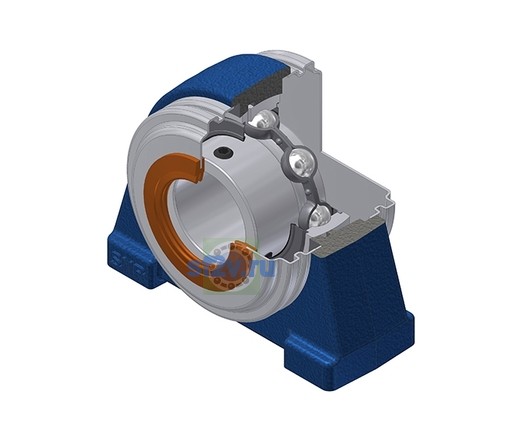

USPAE208-24CC - SNR

Name: USPAE208-24CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 88 mm
Параметр «A1 - Ширина корпуса сверху»: 30 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 69,7 mm
Параметр А - Ширина корпуса по чертежу производителя: 47 mm
Ширина внутреннего кольца: 34 mm
Диаметр вала: 38,1 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 15 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 49,2 mm
Параметр «H1 - Высота основания корпуса»: 13 mm
Параметр «L1 - Длина основания корпуса»: 27 mm
Параметр «N - Размер монтажного отверстия» [mm]: M12
Параметр H2 - Высота корпуса по чертежу производителя: 99 mm
Параметр L - Длина корпуса по чертежу производителя: 116 mm
