NTN-SNR

USP210T04CO - SNR

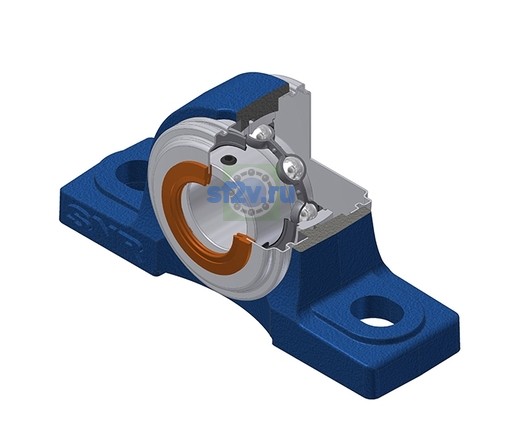

Name: USP210T04CO - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 100 mm
Параметр «A1 - Ширина корпуса сверху»: 39 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 76 mm
Параметр А - Ширина корпуса по чертежу производителя: 60 mm
Ширина внутреннего кольца: 43,5 mm
Диаметр вала: 50 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 57,2 mm
Параметр «H1 - Высота основания корпуса»: 22 mm
Параметр «L1 - Длина основания корпуса»: 65 mm
Параметр «N - Размер монтажного отверстия» [mm]: 20 mm
Параметр «N1 - Длина монтажного отверстия»: 25 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 206 mm

Бренд: SNR
Масса: 2,974 kg
Обозначение товара / номер изделия производителя: USP210T04CO - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 159 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10,9 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: US210G2T04|SCO210-50 (x2)
