NTN-SNR

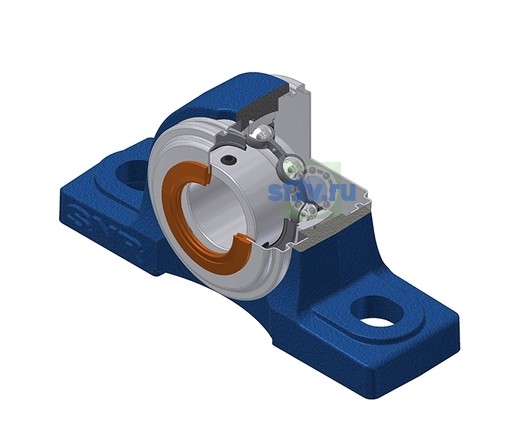

USP210-30CO - SNR

Name: USP210-30CO - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 100 mm
Параметр «A1 - Ширина корпуса сверху»: 39 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 76 mm
Параметр А - Ширина корпуса по чертежу производителя: 60 mm
Ширина внутреннего кольца: 43,5 mm
Диаметр вала: 47,625 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 57,2 mm
Параметр «H1 - Высота основания корпуса»: 22 mm
Параметр «L1 - Длина основания корпуса»: 65 mm
Параметр «N - Размер монтажного отверстия» [mm]: 20 mm
Параметр «N1 - Длина монтажного отверстия»: 25 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 206 mm
