NTN-SNR

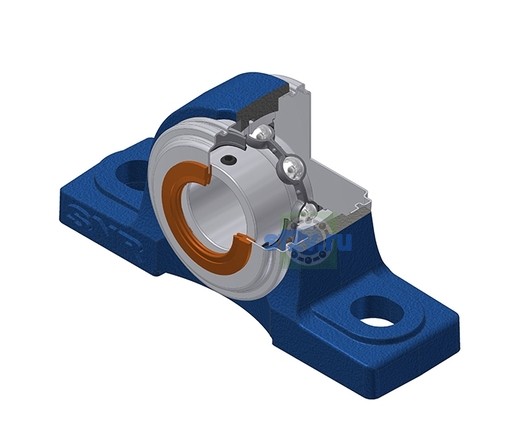

USP203-11CC - SNR

Name: USP203-11CC - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Наружный диаметр крышки Dz: 46 mm
Параметр «A1 - Ширина корпуса сверху»: 22 mm
Параметр Z - Ширина по крышке по чертежу производителя [mm]: 45 mm
Параметр А - Ширина корпуса по чертежу производителя: 38 mm
Ширина внутреннего кольца: 22 mm
Диаметр вала: 17,463 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 30,2 mm
Параметр «H1 - Высота основания корпуса»: 15 mm
Параметр «L1 - Длина основания корпуса»: 42 mm
Параметр «N - Размер монтажного отверстия» [mm]: 13 mm
Параметр «N1 - Длина монтажного отверстия»: 19 mm
Параметр H2 - Высота корпуса по чертежу производителя: 62 mm
Параметр L - Длина корпуса по чертежу производителя: 127 mm

Бренд: SNR
Масса: 0,643 kg
Обозначение товара / номер изделия производителя: USP203-11CC - SNR
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 95 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 6 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,2 N-m
Пресс-маслёнка: M6x1
Состав комплекта: US203-11G2|SCOU203-11|SCC203
