NTN-SNR

USFC202T04 - SNR

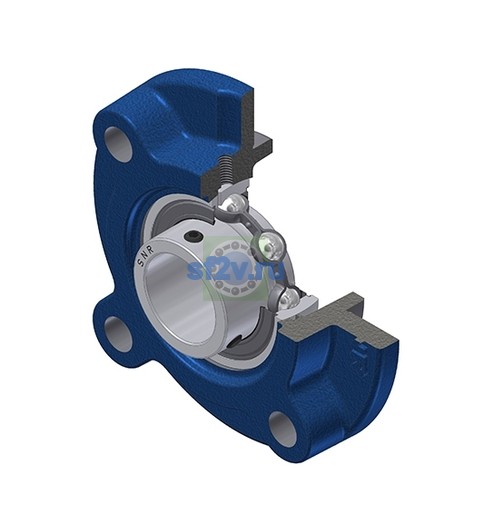

Name: USFC202T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

22 свойств

Размеры и геометрия

Параметр «L - Ширина/диаметр корпуса» [mm]: 90 mm
Ширина внутреннего кольца: 22 mm
Диаметр вала: 15 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 5 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 26 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 19 mm
Параметр «H3 - Центрирующий диаметр»: 55 mm
Параметр «N - Размер монтажного отверстия» [mm]: 12 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 23 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 9,55 kN
Базовая статическая грузоподъёмность C0: 4,78 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

Бренд: SNR
Масса: 0,45 kg
Обозначение товара / номер изделия производителя: USFC202T04 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 10 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 70 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 6 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: US202G2T04
