NTN-SNR

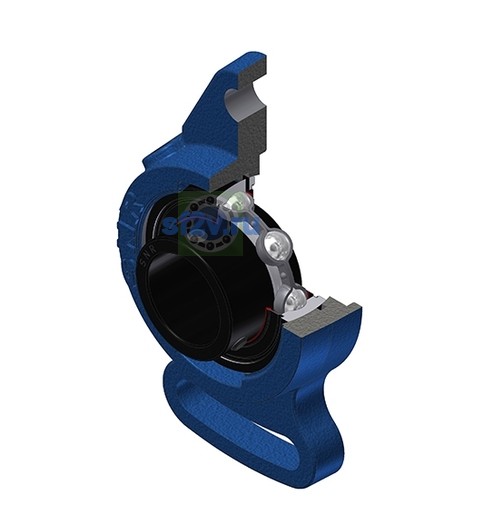

USFAE204-12T20 - SNR

Name: USFAE204-12T20 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

25 свойств

Параметр «H - Длина, ширина или диаметр корпуса» [mm]: 112 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 61 mm
Параметр «L1 - Ширина корпуса в месте прорези»: 52 mm
Ширина внутреннего кольца: 25 mm
Диаметр вала: 19,05 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 10 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 28,5 mm
Параметр «A3 - Глубина центрирования / размер фаски»: 2 mm
Параметр «H3 - Центрирующий диаметр»: 50,8 mm
Параметр «N - Размер монтажного отверстия» [mm]: 11,5 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 20 mm

Бренд: SNR
Масса: 0,43 kg
Обозначение товара / номер изделия производителя: USFAE204-12T20 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 10,5 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 90 mm
Параметр «J1 - Расстояние до центра прорезного отверстия»: 30 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 7 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 3,7 N-m
Пресс-маслёнка: R1/8"
Состав комплекта: US204-12G2T20
