NTN-SNR

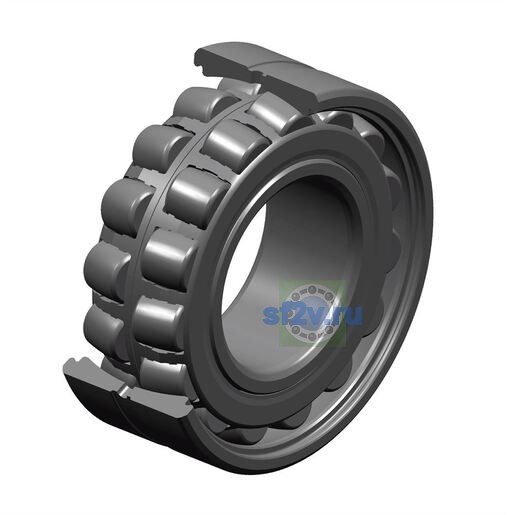

22208EAKW33 - NTN

d Внутренний диаметр 40 мм

D Наружный диаметр 80 мм

B Высота / ширина 23 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

30 свойств

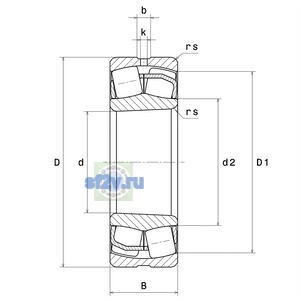

Размеры и геометрия

13

Внутренний диаметр наружного кольца D1: 70,8 mm
Внутренний диаметр подшипника (диаметр отверстия d): 40 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 2,5 mm
Наружный диаметр внутреннего кольца d1/d2: 50,2 mm
Наружный диаметр подшипника D: 80 mm
Ширина B: 23 mm
Ширина паза b: 5,38 mm
Максимальный диаметр упорного бурта корпуса Da max: 73 mm
Максимальный допустимый радиус галтели ra: 1 mm
Минимальный диаметр упорного бурта вала da / db: 47 mm
Минимальный размер фаски / радиус r min: 1,1 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 5 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 44 mm

Нагрузки, скорости и ресурс

10

Базовая / эталонная частота вращения: 8200 tr/min
Предельная частота вращения: 11000 tr/min
Базовая динамическая грузоподъёмность C: 116 kN
Базовая статическая грузоподъёмность C0: 105 kN
Коэффициент динамической осевой нагрузки Y1: 2.47
Коэффициент динамической осевой нагрузки Y2: 3.68
Коэффициент статической осевой нагрузки Y0: 2.41
Предел усталостной нагрузки Cu / Pu: 12,8 kN
Максимальная рабочая температура: 200 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

7

Бренд: NTN
Граничный коэффициент e: 0.27
Класс радиального внутреннего зазора: CN
Масса: 0,5 kg
Обозначение товара / номер изделия производителя: 22208EAKW33 - NTN
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H308
