NTN-SNR

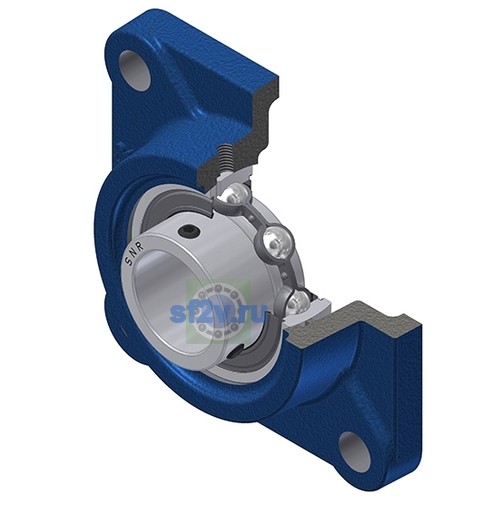

USF209T04 - SNR

Name: USF209T04 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

20 свойств

Размеры и геометрия

Параметр «L - Ширина/диаметр корпуса» [mm]: 137 mm
Ширина внутреннего кольца: 41,2 mm
Диаметр вала: 45 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 16 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 53 mm
Параметр «N - Размер монтажного отверстия» [mm]: 16 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 38 mm

Нагрузки, скорости и ресурс

Базовая динамическая грузоподъёмность C: 31,85 kN
Базовая статическая грузоподъёмность C0: 20,8 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -40 °C

Прочие характеристики

Бренд: SNR
Масса: 2,09 kg
Обозначение товара / номер изделия производителя: USF209T04 - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 22 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 105 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10,2 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Пресс-маслёнка: M6x1
Состав комплекта: US209G2T04
