NTN-SNR

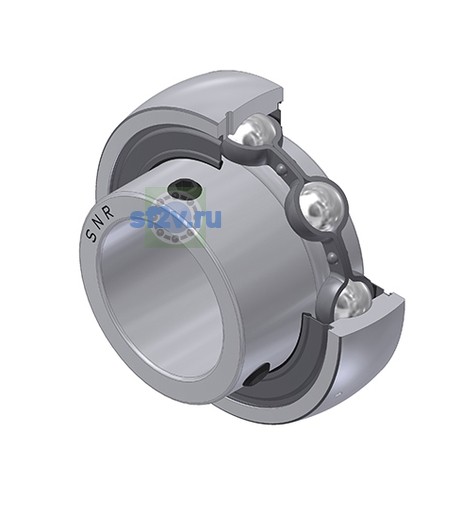

US209G2 - SNR

Name: US209G2 - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияДругие шариковые узлы

Это технический каталог с продукцией из официальных каталогов производителей. Товары в наличии вы найдёте в торговом каталоге интернет-магазина. Или отправьте заявку на info@sf2v.ru — мы проработаем варианты комплектации заказа.

Технические данные

Все свойства

23 свойств

Размеры и геометрия

Наружный диаметр наружного кольца D: 85 mm
Ширина внутреннего кольца: 41,2 mm
Ширина наружного кольца C: 19 mm
Диаметр вала: 45 mm
Параметр «G - Размер установочного винта»: M8x1
Параметр «r - Радиус внутреннего кольца»: 1.1
Параметр SW - Размер ключа по чертежу производителя: 4 mm

Нагрузки, скорости и ресурс

Частота вращения сепаратора FTF: 0,402 Hz
Частота вращения тела качения BSF: 4,923 Hz
Базовая динамическая грузоподъёмность C: 31,85 kN
Базовая статическая грузоподъёмность C0: 20,8 kN
Максимальная рабочая температура: 100 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 5,379 Hz
Частота дефекта наружного кольца BPFO: 3,621 Hz

Прочие характеристики

Бренд: SNR
Масса: 0,65 kg
Обозначение товара / номер изделия производителя: US209G2 - SNR
Параметр «C1 - Расстояние от центра наружного кольца до центра зоны подачи смазки»: 6,5 mm
Параметр «m - Расстояние до установочного винта»: 8,2 mm
Параметр «S - Расстояние передняя сторона/центр подшипника» [mm]: 10,2 mm
Параметр «Рекомендованный момент затяжки для стопорных винтов» [N·m]: 11,5 N-m
Расчётный коэффициент f0: 14
