NTN-SNR

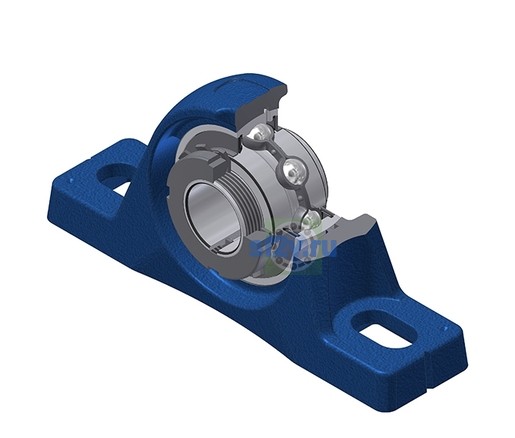

UKPLE211H - SNR

Name: UKPLE211H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 75 mm
Параметр «A1 - Ширина корпуса сверху»: 39,5 mm
Параметр А - Ширина корпуса по чертежу производителя: 60 mm
Ширина внутреннего кольца: 33 mm
Диаметр вала: 50 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 61,3 mm
Параметр «H1 - Высота основания корпуса»: 23,2 mm
Параметр «N - Размер монтажного отверстия» [mm]: 18 mm
Параметр «N1 - Длина монтажного отверстия»: 26 mm
Параметр H2 - Высота корпуса по чертежу производителя: 128 mm
Параметр L - Длина корпуса по чертежу производителя: 219,5 mm
