NTN-SNR

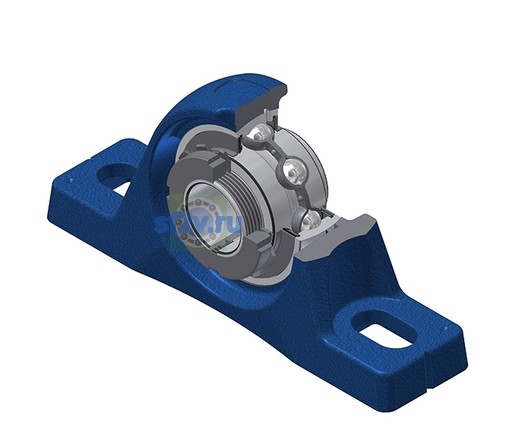

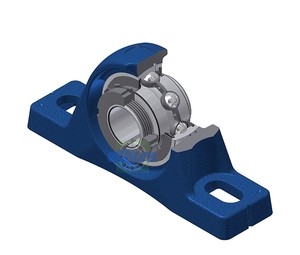

UKPLE210-27H - SNR

Name: UKPLE210-27H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 70 mm
Параметр «A1 - Ширина корпуса сверху»: 36 mm
Параметр А - Ширина корпуса по чертежу производителя: 55 mm
Ширина внутреннего кольца: 31 mm
Диаметр вала: 42,863 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 55,6 mm
Параметр «H1 - Высота основания корпуса»: 19,3 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 27 mm
Параметр H2 - Высота корпуса по чертежу производителя: 114 mm
Параметр L - Длина корпуса по чертежу производителя: 214 mm
