NTN-SNR

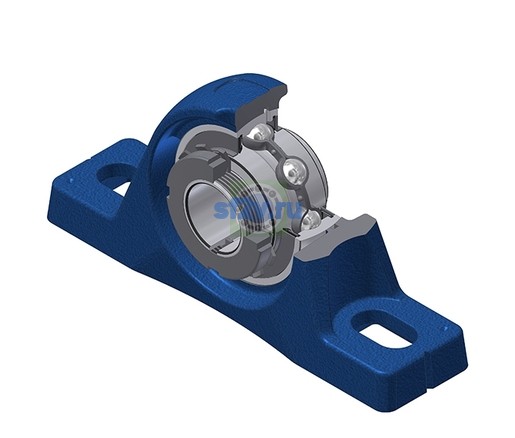

UKPLE209H - SNR

Name: UKPLE209H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

23 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 65 mm
Параметр «A1 - Ширина корпуса сверху»: 35 mm
Параметр А - Ширина корпуса по чертежу производителя: 54 mm
Ширина внутреннего кольца: 30 mm
Диаметр вала: 40 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 52,4 mm
Параметр «H1 - Высота основания корпуса»: 18,4 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 24 mm
Параметр H2 - Высота корпуса по чертежу производителя: 106,4 mm
Параметр L - Длина корпуса по чертежу производителя: 197,5 mm
