NTN-SNR

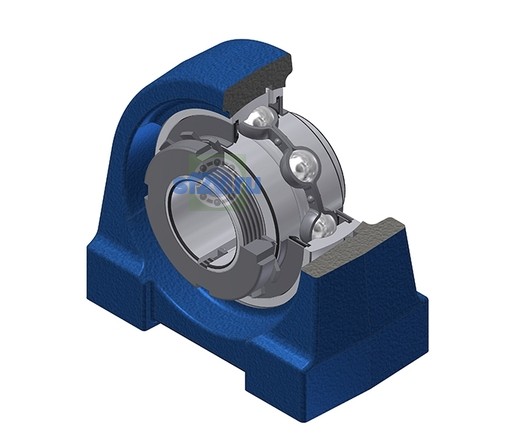

UKPG205H - SNR

Name: UKPG205H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 38 mm
Параметр «A1 - Ширина корпуса сверху»: 25 mm
Параметр А - Ширина корпуса по чертежу производителя: 38 mm
Ширина внутреннего кольца: 21 mm
Диаметр вала: 20 mm
Параметр «E - Глубина резьбы монтажного отверстия»: 18 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 36,5 mm
Параметр «H1 - Высота основания корпуса»: 15 mm
Параметр «L1 - Длина основания корпуса»: 25 mm
Параметр «N - Размер монтажного отверстия» [mm]: M10
Параметр H2 - Высота корпуса по чертежу производителя: 70 mm
Параметр L - Длина корпуса по чертежу производителя: 75 mm
