NTN-SNR

UKPE216-44H - SNR

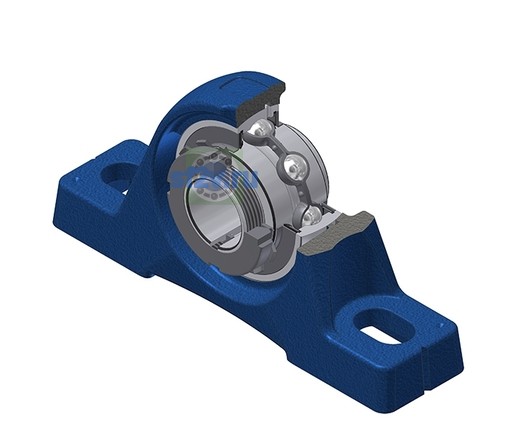

Name: UKPE216-44H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 105 mm
Параметр «A1 - Ширина корпуса сверху»: 55 mm
Параметр А - Ширина корпуса по чертежу производителя: 78 mm
Ширина внутреннего кольца: 44 mm
Диаметр вала: 69,85 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 89 mm
Параметр «H1 - Высота основания корпуса»: 30 mm
Параметр «L1 - Длина основания корпуса»: 90 mm
Параметр «N - Размер монтажного отверстия» [mm]: 26 mm
Параметр «N1 - Длина монтажного отверстия»: 34 mm
Параметр H2 - Высота корпуса по чертежу производителя: 175 mm
Параметр L - Длина корпуса по чертежу производителя: 290 mm
