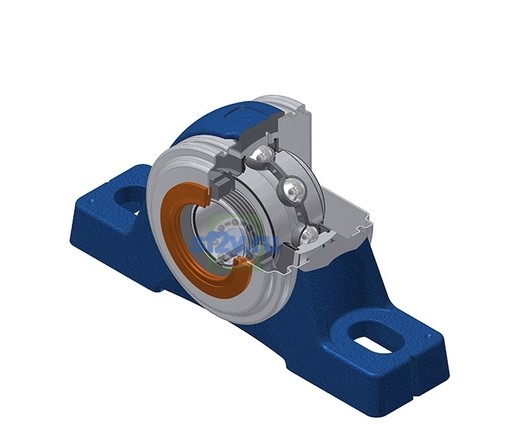

- Наружный диаметр крышки Dz
-
100 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
70 mm
- Параметр «A1 - Ширина корпуса сверху»
-
34 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
76,1 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
54 mm
- Ширина внутреннего кольца
-
31 mm
- Диаметр вала
-
45 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
57,2 mm
- Параметр «H1 - Высота основания корпуса»
-
21,5 mm
- Параметр «L1 - Длина основания корпуса»
-
61 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
18 mm
- Параметр «N1 - Длина монтажного отверстия»
-
23 mm
- Параметр H2 - Высота корпуса по чертежу производителя
-
115 mm
- Параметр L - Длина корпуса по чертежу производителя
-
200 mm
