NTN-SNR

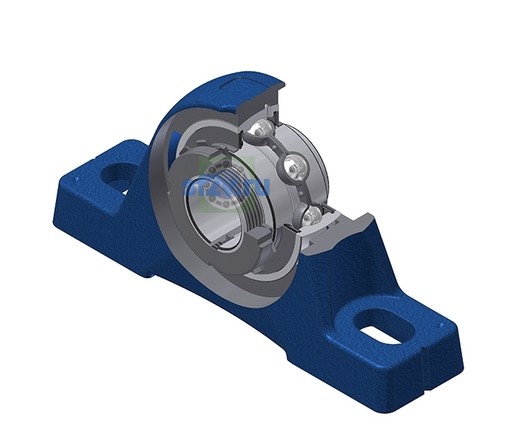

UKPE207HN - SNR

Name: UKPE207HN - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 52 mm
Параметр «A1 - Ширина корпуса сверху»: 27 mm
Параметр А - Ширина корпуса по чертежу производителя: 45 mm
Ширина внутреннего кольца: 27 mm
Диаметр вала: 30 mm
Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»: 47,6 mm
Параметр «H1 - Высота основания корпуса»: 19 mm
Параметр «L1 - Длина основания корпуса»: 49 mm
Параметр «N - Размер монтажного отверстия» [mm]: 14 mm
Параметр «N1 - Длина монтажного отверстия»: 21 mm
Параметр H2 - Высота корпуса по чертежу производителя: 93 mm
Параметр L - Длина корпуса по чертежу производителя: 163 mm
