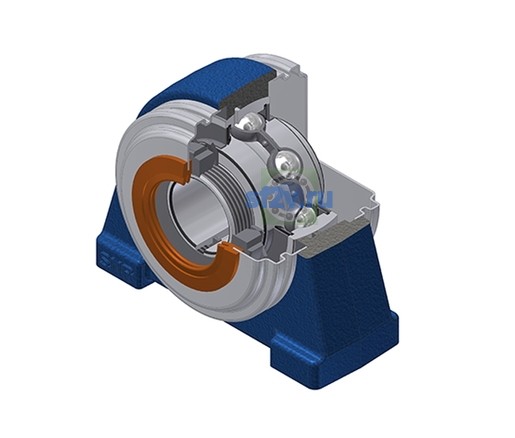

- Наружный диаметр крышки Dz
-
60 mm
- Наружный диаметр эксцентрикового кольца или накидной гайки d1
-
38 mm
- Параметр «A1 - Ширина корпуса сверху»
-
21 mm
- Параметр Z - Ширина по крышке по чертежу производителя [mm]
-
47,3 mm
- Параметр А - Ширина корпуса по чертежу производителя
-
36 mm
- Ширина внутреннего кольца
-
21 mm
- Диаметр вала
-
20 mm
- Параметр «E - Глубина резьбы монтажного отверстия»
-
12,5 mm
- Параметр «H - Расстояние между монтажным основанием и осевой линией сферы. диаметр посадки»
-
36,5 mm
- Параметр «H1 - Высота основания корпуса»
-
10 mm
- Параметр «L1 - Длина основания корпуса»
-
21 mm
- Параметр «N - Размер монтажного отверстия» [mm]
-
M10
- Параметр H2 - Высота корпуса по чертежу производителя
-
70 mm
- Параметр L - Длина корпуса по чертежу производителя
-
70 mm
