NTN-SNR

UKFS322H - SNR

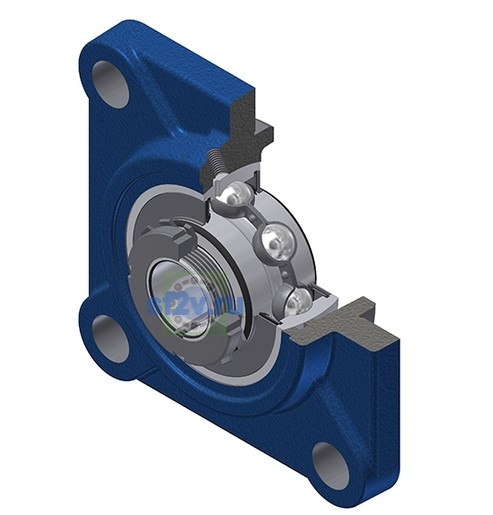

Name: UKFS322H - SNR
Brand: NTN-SNR

d Внутренний диаметр — мм

D Наружный диаметр — мм

B / T Высота / ширина — мм

КатегорияФланцевые

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

24 свойств

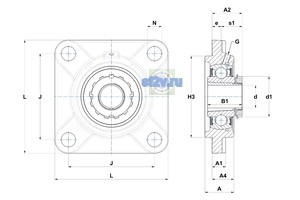

Наружный диаметр эксцентрикового кольца или накидной гайки d1: 145 mm
Общая ширина внутреннего кольца B1: 105 mm
Параметр «L - Ширина/диаметр корпуса» [mm]: 340 mm
Ширина внутреннего кольца: 80 mm
Диаметр вала: 100 mm
Параметр «A1 - Высота основания корпуса / высота фланца» [mm]: 35 mm
Параметр «A2 - Общая высота (корпус + вставка) от монтажной поверхности» [mm]: 96 mm
Параметр «A4 - Высота корпуса от монтажной поверхности»: 71 mm
Параметр «H3 - Центрирующий диаметр»: 300 mm
Параметр «N - Размер монтажного отверстия» [mm]: 41 mm
Параметр А - Высота корпуса по чертежу производителя [mm]: 96 mm

Бренд: SNR
Масса: 38,9 kg
Обозначение товара / номер изделия производителя: UKFS322H - SNR
Параметр «e - Расстояние от монтажной поверхности до центра подшипника» [mm]: 35 mm
Параметр «J - Расстояние между монтажными отверстиями» [mm]: 266 mm
Параметр «s1 - Расстояние от гайки до середины подшипника»: 61 mm
Параметр «Наименование монтажной втулки»: H2322
Пресс-маслёнка: M10x1
Состав комплекта: UK322G2H
