NTN-SNR

10X22211EAKW33EEC3 - SNR

d Внутренний диаметр 55 мм

D Наружный диаметр 100 мм

B Высота / ширина 31 мм

КатегорияРадиальные

Позиция входит в технический справочник. Цена, остаток и корзина для неё не предусмотрены.

Технические данные

Все свойства

34 свойств

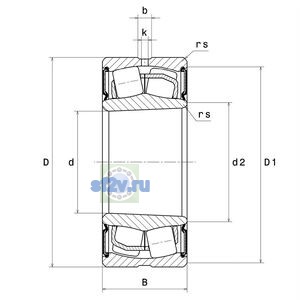

Размеры и геометрия

14

Внутренний диаметр наружного кольца D1: 93,9 mm
Внутренний диаметр подшипника (диаметр отверстия d): 55 mm
Параметр k - диаметр отверстия по чертежу производителя [mm]: 3 mm
Наружный диаметр внутреннего кольца d1/d2: 63,4 mm
Наружный диаметр подшипника D: 100 mm
Ширина B: 31 mm
Ширина паза b: 6,35 mm
Максимальный диаметр упорного бурта вала da max: 63,4 mm
Максимальный диаметр упорного бурта корпуса Da max: 93,9 mm
Максимальный допустимый радиус галтели ra: 1,5 mm
Минимальный диаметр упорного бурта вала da / db: 63,4 mm
Минимальный размер фаски / радиус r min: 1,5 mm
Параметр «Ce - Минимальная длина втулки» [mm]: 4 mm
Параметр «db - Минимальный диаметр втулки» [mm]: 60 mm

Нагрузки, скорости и ресурс

13

Предельная частота вращения: 1700 tr/min
Частота вращения сепаратора FTF: 0,423 Hz
Частота вращения тела качения BSF: 6,294 Hz
Базовая динамическая грузоподъёмность C: 155 kN
Базовая статическая грузоподъёмность C0: 148 kN
Коэффициент динамической осевой нагрузки Y1: 2.95
Коэффициент динамической осевой нагрузки Y2: 4.4
Коэффициент статической осевой нагрузки Y0: 2.89
Предел усталостной нагрузки Cu / Pu: 18 kN
Максимальная рабочая температура: 120 °C
Минимальная рабочая температура: -20 °C
Частота дефекта внутреннего кольца BPFI: 10,38 Hz
Частота дефекта наружного кольца BPFO: 7,62 Hz

Прочие характеристики

7

Бренд: SNR
Граничный коэффициент e: 0.23
Класс радиального внутреннего зазора: C3
Масса: 0,938 kg
Обозначение товара / номер изделия производителя: 10X22211EAKW33EEC3 - SNR
Параметр «Кол-во отверстий для пересмазывания»: 3
Параметр Обозн. втулки по чертежу производителя: H311E
